Fiberneering是一家荷兰的3D打印工厂，专注于SLA以及DLP的大型零件打印。在打印如此大的零件时，直接打印实体零件会消耗太多材料，从而降低商业可行性。这样做不仅太昂贵，而且过多的材料还会产生额外的压力并导致翘曲。相反，Fiberneering 必须创建内部结构，使其减少材料同时保持零件的强度。
这些内部结构的设计文件包含了大量的数据，导致打印准备过程所用的时间大幅增加，目前为止单单一个零件就用了将近6.5个小时，他们需要一个更小的文件来改善工作流程以及打印准备工作。
“ 如果使用我们之前的工作流程，那么打印的准备时间将和打印过程一样长，我们需要寻找一个新的办法。”贾斯珀 鲍以米斯特，CEO，Fiberneering
”Fiberneering已经和Materialise合作，通过使用打印准备软件Magics以及行业内具有领先水平的数据，来创建排料孔并添加支撑。但是，由于其内部结构是另一款软件创建的，所以会产生非常大的数据文件。然而，Materialise基于切片结构模块可以帮助他们很好的处理该数据。
Materialise基于切片技术可以优化那些含有复杂纹理和晶格的大型文件，使其更加易于管理 ，从而提升了Fiberneering团队的效率。这是渲染一个典型模型的过程，而并非在实际的STL层级上生成的。如此，该文件更加轻便并且更容易处理。
这意味着保存、加载、定位、编辑、修复，生成支撑的操作时间都会大幅缩减。Fiberneering团队在测试文件时发现这样可以比原先的方法减少90%的时间。
Fiberneering的CEO贾斯珀说: “基于切片的结构模块很容易上手，减轻了之前遇到的问题。我们的团队不需要再花很长的时间在这个上面，我们的生产力从来没有像现在这么高过。”

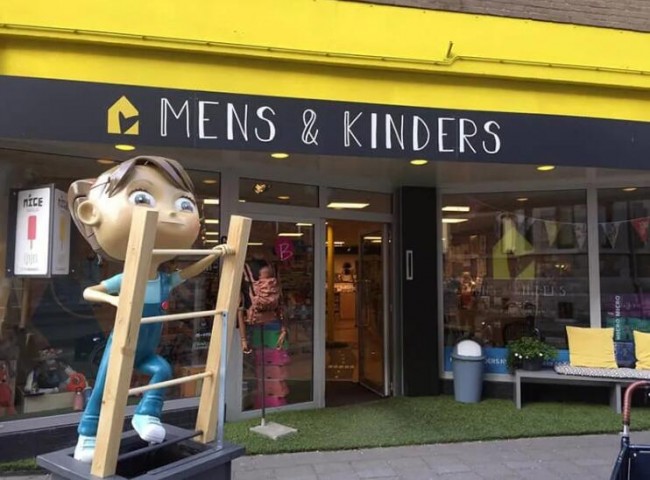

Fiberneering打印的大型零件：卡通模型
I挑战：由于所需处理的文件过大，Fiberneering花费了大量的时间在打印数据准备上
I问题：用软件解决文件大小的问题
I准备：
- Materialise Magics – 基于切片的结构模块
- 标准DLP切片
I方案:使用基于切片的结构模块减轻零件结构，导出一个较小的文件，避免在STL格式下生成过大的数据量。
减少99.4%的手动操作时间

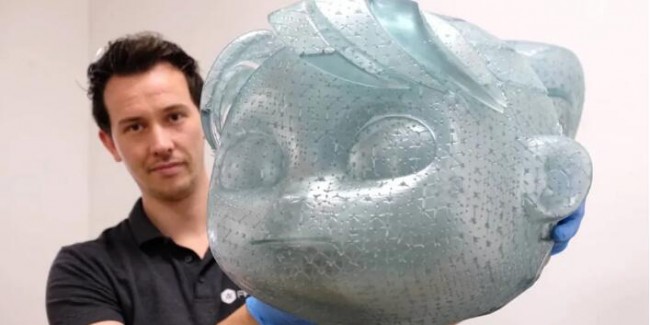

零件创建完成后，Fiberneering的工程师需要对每一个零件进行镂空，以便节省材料并且减少打印时间，同时还要保持形状一致和零件的强度。这些步骤之前需要在CAD软件中花费大约20分钟。现在，只需要5分钟，就可以将设计文件转换到Magics，然后用6小时来完成数据确认和打印准备。
“我们是一个小团队，时间对我们来说至关重要。” 贾斯珀分享道。“我们之前的工作流程中，打印准备阶段所用的时间和打印一样长，我们必须找到一个新的方法来改进。”
在与Materialise专家团队的交流中，软件团队对于如何提升工作流程效率给出了一些建议。首先，他们整合了软件，仅使用Materialise的套件用于数据和打印准备。之前用CAD做的镂空和结构设计，也将被Magics替代并且自动完成。从而避免了软件应用之间的切换，减少了错误和所需时间。
团队使用基于切片的结构模块，有效减小了文件并加快了整个处理速度。数据和结构准备以及许多步骤都可以自动执行。由于文件较小，因此可以进一步的缩短处理时间。整体的打印准备时间不仅减少了90%，还有省去了那些原本需要手动操作的步骤。基于切片的结构模块让整个操作减少了高达99.4%的时间。

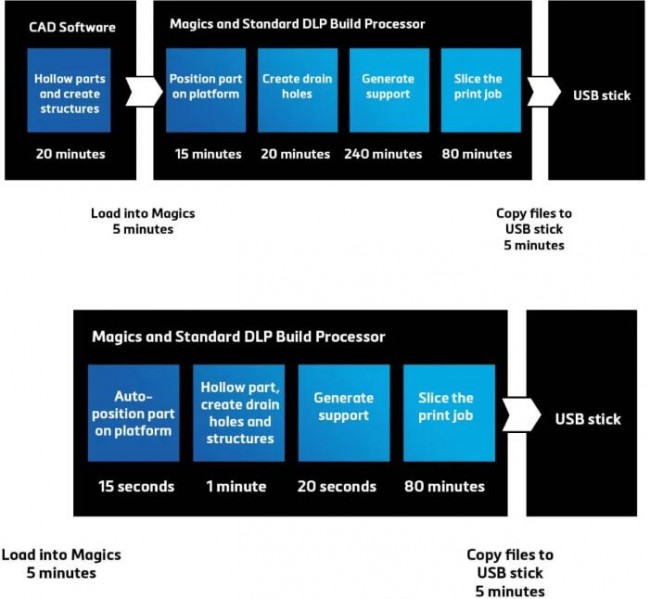

Fiberneering改进后的数据和打印准备比之前快了90%
不同的结构选择会大有不同
Materialise的应用工程师在与Fiberneering团队合作改善流程时发现，不仅仅是基于切片的结构模块可以改变文件的大小，其实通过改变内部结构也可以实现。
“对于大型文件来说，缺乏基于切片的运算并不是Fiberneering的唯一痛点，他们使用的内部结构形状也会导致一些错误。”Materialise工程师解释说“在这种情况下，优化后的单元胞可以大幅的减少每个单胞的三角面片，得到的零件会更轻便，更坚固，并且使用的材料和数据准备时间更少。”

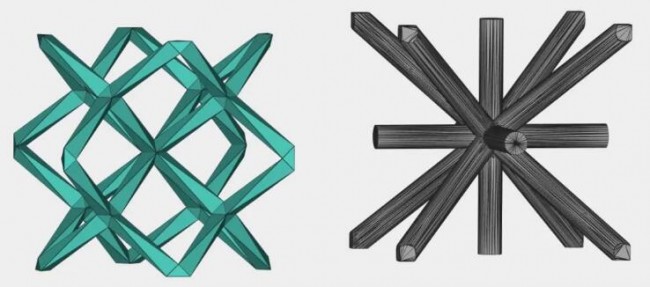

与RBCC单元包(右边)相比，Dode-Thin(左边)的体积显著减小
在确认Fiberneering对于零件内部结构的要求后，研究团队发现Dode-Thin单元是最佳选择方案，成功取代了RBCC单元胞。Dode-Thin结构每个单元胞仅有250个三角面片，而RBCC的三角面片数量达到了5000个以上。新的结构不但可以生成较小的文件，由于它是基于切片层级创建的，因此可以更容易避免收缩线的痕迹。
在Materialise专家团队的帮助下，Fiberneering大幅减少了在打印准备上所花的时间。因为Materialise软件的无缝集成，通过标准DLP切片软件，将数据准备到设计的整个工作流程效率提升。现在Fiberneering的团队节省了很多精力和时间，他们可以将重点转移到其他任务上来加快公司的发展。
贾斯珀说：“Materialise非常乐于和我们合作，为我们定制了独家的解决方案。”“他们的专业度极高。”我和高兴能与这样的团队研究，改善我们的工作流程”
