由于激光选区熔化（Selective Laser Melting，SLM )增材制造技术的快速发展和逐渐成熟，铝合金的SLM成形相关研究已成为研究的热点。铝合金因其比强度高、耐腐蚀和导热导电性能良好等特点，在航空航天增材制造领域发展潜力巨大。
SLM成形过程中，由于成形快热快冷的特点，造成试样内部温度梯度大、残余应力集中，进而使试样内部容易产生热裂纹、孔洞等缺陷，最终影响成形试样的显微组织及力学性能。
而热处理是调控SLM成形试样显微组织和力学性能的重要手段之一。热处理工艺可以有效改善SLM成形铝合金组织和力学性能。
《特种铸造及有色合金》中刊登的《热处理对SLM成形 ZL205A铝合金组织及性能的影响》论文，探究了T6状态固溶时间和时效时间对SLM成形 ZL205A铝合金试样显微组织和力学性能的影响。本期 将分享这一研究成果。
ZL205A铝合金由于其较好的综合力学性能、抗应力腐蚀性和机加性能，进而被广泛应用于飞机、导弹、船舶等国防军工产品。
但由于Al-Cu合金成分复杂，结晶温度范围宽，在凝固过程中易产生热裂纹、柱状晶缺陷等原因，使得合金的铸造综合性能难以满足服役要求。研究表明，ZL205A铝合金经热处理工艺改性后，ZL205A铝合金的抗拉强度超过450 MPa，伸长率达到13%，是发展高性能ZL205A铝合金的重要工艺之一。
相关课题研究了热处理工艺（固溶/时效）对SLM成形ZL205A铝合金沉积态试样显微组织及物相分布、力学性能和断口形貌的影响，为ZL205A铝合金应用提供参考。
1.试验材料与方法

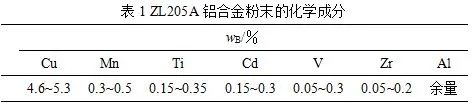

试验用ZL205A铝合金粉末通过气雾法制备，粉末粒径为15~45 μm，其化学成分见表1。粉末状态见图1。SLM成形采用SLM300设备，采用YLR-500-WC型光纤激光器，最大功率为500 W、波长为1070 nm；双向刮刀铺粉，激光扫描方式为三维动态振镜聚焦，成形缸最大成形尺寸为300 mm(X)×250 mm(Y)×250 mm(Z)，SLM成形优化工艺参数见表2。

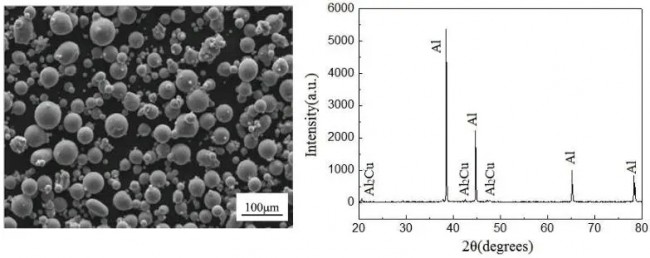

图1 ZL205A铝合金粉末的SEM形貌和物相分析，（a）SEM形貌（b）物相分析。
采用的热处理工艺为：在538 ℃下固溶10、12、14 h后水冷，然后分别在150℃下时效4、6、8 h后水冷。SLM成形的拉伸试样见图2。采用Instron 5569电子拉伸试验机拉伸，拉伸方向平行于堆积成形方向，拉伸速率为1mm/min。
图2 SLM成形的拉伸试样
2.试验结果与分析
2.1 热处理对SLM成形 ZL205A铝合金组织及物相分布的影响
随着固溶时间的增加，SLM成形ZL205A铝合金试样组织表面的第二相θ(Al2Cu)逐渐析出且变得细小，当固溶时间达到14 h时，细小球形状θ相均匀的弥散分布在ɑ-Al基体中且大小在1μm左右。这是因为随着固溶时间的增加，在消除残余应力的同时，Cu元素在ɑ-Al基体中的溶解逐渐上升至过饱和，随着时效的进行，使过饱和在ɑ-Al基体中的Cu原子以θ(Al2Cu)相形式析出，Cu原子的尺寸0.145 nm比Al原子的0.142 nm要大，使原始晶体结构受到干扰，导致位错滑移受到阻碍，最终形成过饱和固溶体，固溶时间达到临界点14 h时，使试样组织成分分布均匀，由此可知，在相同的固溶温度下，固溶时间越长，固溶强度增加，使试样组织分布越均匀。
图3 不同固溶时间下SLM成形ZL205A试样SEM图 (a)固溶10h+时效4h (b)固溶12h+时效4h (c)固溶14h+时效4h（d)固溶14h+时效4h，放大。
SLM成形ZL205A铝合金试样在经538℃×14 h固溶后时效150℃×6 h时，析出相数量达到最大，位错个数下降，使应力集中减小，当时效时间增加到8 h时，晶粒相互合并现象，使晶粒变大分布混乱，最终导致细晶强化效果减弱。由此可知，时效时间可使时效强化增强，超过时效6 h时，弥散强化效果减弱。在区域内Mn的质量分数为19.6%，说明有T相的生成，在该区域内除了圆球状θ相之外，还有一个针状析出相出现，有可能就是T-(Al12CuMn2)相，但由于析出相太少在组织区域内并未找到其余的T相，T相的析出提高了试样的高温力学性能。
图4 不同时效时间下SLM成形ZL205A试样SEM图 (a)固溶14h+时效4h (b)固溶14h+时效6h (c)固溶14h+时效8h。

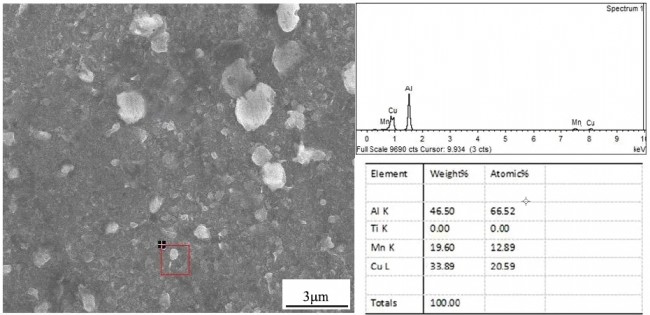

图5 固溶538 ℃×12h+时效150 ℃×6 h试样EDS图 (a)SEM (b)EDS。
经过热处理的SLM成形ZL205A铝合金试样中T-(Al12CuMn2)相在热处理过程中均存在，只是析出量少，导致其所对应的衍射峰相对较小，证实了图5中长棒状析出相为T相的结论。随着处理时间的增加，第二相θ-(Al2Cu)含量出现先变大后减小现象，由此可知，固溶时间和时效时间均对第二相的析出有促进作用。
图6 热处理下SLM成形试样的XRD图
2.2 热处理对SLM成形 ZL205A铝合金试样力学性能的影响
图7为SLM成形 ZL205A铝合金试样经不同固溶时间再时效4 h后的力学性能。可以看出，经过热处理后均比沉积态的力学性能有较高的提高，抗拉强度和屈服强度由沉积态的均提高了42.6%和21.8%，随着固溶时间的增加，试样的力学性能呈现上升趋势，抗拉强度和屈服强度由固溶10 h的327 MPa和225 MPa上升到固溶14 h的369 MPa和253 MPa，提升了12.9%和12.5%，但试样的抗拉强度在固溶12 h以后趋于平稳，伸长率则跟固溶时间成正比关系，由固溶10 h的6.2%上升到固溶14 h的6.9%，上升了11.3%。固溶时间的增加导致力学性能的明显提高，主要是因为溶入固溶体中的Cu原子不断增加，造成了晶格畸变，增加了位错运动的阻力，使滑移难以进行，从而使试样的强度增加。

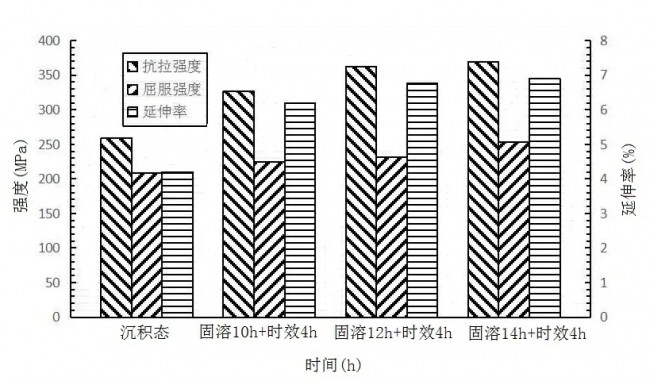

图7 不同固溶时间下SLM成形 ZL205A铝合金试样的力学性能
图8为经538℃×14 h固溶后在不同时效时间下SLM成形 ZL205A铝合金试样力学性能。可以看出，热处理后力学性能均比沉积态要好，随着时效时间的增加，试样的抗拉强度和屈服强度呈现先上升后下降趋势，由时效4 h的369 MPa、232 MPa上升到时效6 h的388 MPa、241MPa最后下降到时效8 h的318 MPa、220 MPa，而伸长率与时效时间呈现反比关系，由时效4 h的6.9%一直下降到时效8 h的6.6%，下降了4.5%。由此可知，固溶538℃×14h+时效150℃×6h是SLM成形ZL205A铝合金试样热处理的最佳时间。
图8 不同时效时间下SLM成形 ZL205A铝合金试样的力学性能
2.3 热处理对SLM成形 ZL205A铝合金试样断口形貌的影响
图9为不同热处理时间下SLM成形 ZL205A铝合金室温拉伸断口形貌。可以看出，经过热处理后试样的断口均存在滑移特征以及面积大小不一的韧窝，由此可判断其断裂机制为韧性断裂。
从图9a~图9c看出，当固溶时间上升，韧窝尺寸和气孔数量逐渐下降，滑移现象减少；从图9c~图9e看出，随着时效时间的增加，韧窝尺寸先减小后变大，在时效6h时，大小相同的韧窝密集分布在断口表面，有效的提升了试样的力学性能。在这些韧窝底部均发现了析出相颗粒，见图9f，析出相的形成大幅度的提高了试样的综合性能。
图9 不同热处理下SLM成形ZL205A试样断口形貌SEM图 (a)固溶10h+时效4h (b)固溶12h+时效4h (c)固溶14h+时效4h (d)固溶14h+时效6h (e,f)固溶14h+时效8h。
文献引用
陈云华，卢百平，李仕豪，等. 热处理对SLM成形 ZL205A铝合金组织及性能的影响[J].特种铸造及有色合金，2021,41（7）：905-909.
