以下文章来源于材料科学与工程 ，作者材料科学与工程
3D打印技术的设计自由度高，几乎可以制造任何复杂几何形状的零件，在航空航天、汽车、生物医学和能源领域正在引领着金属零部件制造的新时代。目前，钛合金是航空工业中使用最多的3D打印金属材料。
由澳大利亚蒙纳士大学、中科院金属所、上海理工大学、澳大利亚国立大学、澳大利亚迪肯大学以及美国俄亥俄州立大学展开全方位合作，利用3D打印技术大幅提升现有商用钛合金的强度，使其具有现有所有3D打印金属中最高的比强度。研究人员利用3D打印工艺独特的热循环和快速凝固特点，在材料中形成致密、稳定和多重内部孪晶的独特纳米沉淀微观组织结构，从而获得y所未有的机械性能。虽然现有工作已经证明在纯金属中实现高密度的纳米孪晶和纳米沉淀相可以获得异常高的强度和足够的延展性，但这种具有致密内部孪晶的纳米沉淀相在现有商用合金中的研究还是首次报道。
近日，相关研究成果以“Ultrastrong Nanotwinned Titanium Alloys through Additive Manufacturing”为题发表在Nature Materials期刊上。
论文链接：
https://doi.org/10.1038/s41563-022-01359-2
图文解析
在这项工作中，研究人员使用常用的激光粉床3D打印技术，制备了一种商业钛合金（Beta-C）。对打印试样进行了两种不同温度的直接时效热处理。图1a为拉伸应力应变曲线，显示经过480°C和520°C热处理的样品具有出人意料的高强度。经过480°C热处理后，极限强度达到了1611 MPa并保持了5.4%的均匀伸长率。这种强度高于迄今为止报道的所有3D打印钛合金、钢、铝合金以及镍基高温合金，如图1b所示。此外，这种合金的强度和延展性可以通过调整热处理方案来调控，从而满足特定应用需求。

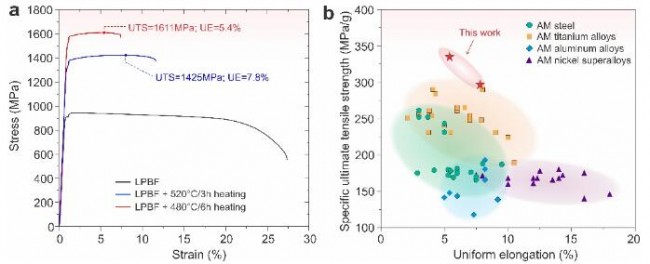

图 1：通过激光粉床3D打印以及后续热处理制备的商用 Beta-C 钛合金的拉伸性能。
为了揭示这种激光粉床3D打印超高强钛合金的特殊强化机制的根源，研究人员对热处理前后的打印样品进行了细致的微观组织研究（图2）。结果表明，成形态的微观结构为纯体心立方β以及高密度的螺位错组态。在此基础上进行热处理形成的显微组织（宽度在10-50 nm尺度的纳米级α-沉淀物）与传统工艺制备的钛合金有很大不同，并抑制了晶界α相在热处理过程中的析出，如图2c所示。

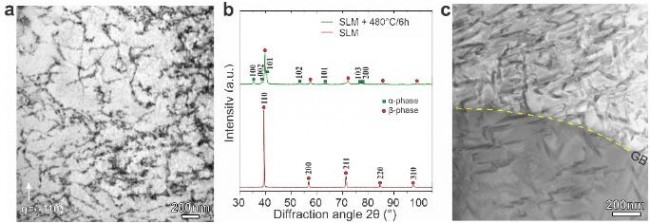

图 2：通过激光粉床3D打印以及后续热处理Beta-C 钛合金的微观结构。
对这些纳米级α-沉淀相的进一步观察，发现了致密的三重孪晶亚结构。进一步分析确定它们是{10-11}型孪晶。这些孪晶的存在会使得α-沉淀相具有更高的热稳定性。更重要的是，这些孪晶界面可以作为滑移面释放内应力并增加六方结构α沉淀相中的滑移系数量。此外，在{10-11}孪晶界面上还观察到周期性溶质偏聚，如图3f所示。这种偏聚会对孪晶界产生钉扎效应从而进一步增加其稳定性。
图 3：3D打印Beta-C合金经后续热处理（480°C/6h）后微观结构中的纳米孪晶 α-沉淀物以及孪晶界原子偏聚。
进一步开展的分子动力学（MD）模拟揭示了打印态位错组态对后续热处理过程中纳米孪晶α-析出的作用。通过对含有致密1/2螺位错的β-相基体施加三向拉应力来模拟打印态的微观应变结构，发现α-沉淀相沿着这些位错成核，如图4所示。这是因为位错核心周围的局部应变可以显著降低沉淀相成核所需的能垒。更重要的是，所有三个孪晶相关的α变体都可以在不同的螺位错线位置单独形核。这些α变体随着加热时间延长逐渐长大并形成多个多重孪晶变体结构。这一模拟结果与图3中观察到的实验结果吻合。

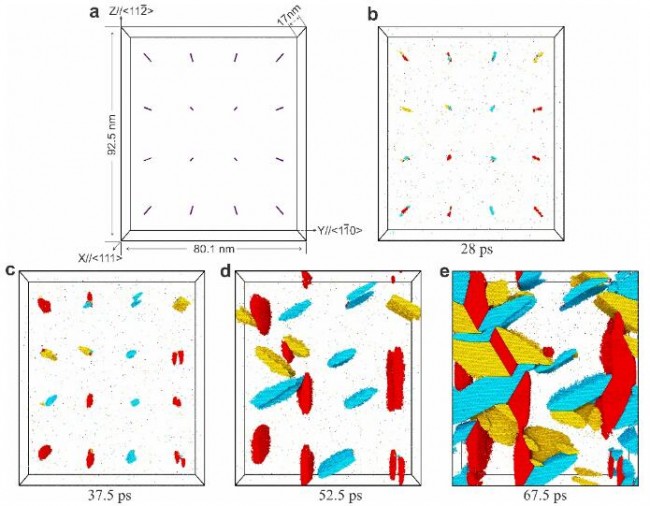

图 4：致密螺位错周围纳米孪晶沉淀的分子动力学模拟。
总结
这项工作采用增材制造技术在材料组织中引入高密度纳米孪晶沉淀物，从而获得了超强钛合金。这种在商业钛合金中实现的独特微观组织和性能可能会产生实际的工业应用。同时这项工作的研究结果也为物理冶金领域的传统沉淀强化机理和位错工程带来新的视角。
l 论文作者信息
蒙纳士大学的黄爱军教授、朱玉满高级研究员和上海理工大学王皞教授为共同通讯作者，共同第一作者为蒙纳士大学朱玉满高级研究员、张坤博士和中科院金属所孟智超博士研究生，中科院金属所/上海科技大学杨锐研究员和上海理工大学张恺副教授为共同作者。
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入
QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源
l 链接到
网站原文。
