共晶高熵合金往往具有多级的层片状结构，其强度与片层厚度直接相关，传统的凝固方式只能产生微米和亚微米级的层片结构，因而限制了其强度。纳米片层结构可以很好地增强高熵合金的强度，但同时这种纳米结构会限制材料的塑性和延展性。科学家们尝试了许多方法来解决强度与塑性之间的矛盾，如薄膜沉积，严重塑性变形等方法。但是这些方法导致了强织构的纳米结构，进而产生明显的各向异性，限制了材料的应用场景。
马萨诸塞大学阿默斯特分校的Wen Chen课题组和佐治亚理工学院的Ting Zhu课题组合作，创造性地将激光粉末床熔融（LPBF）增材制造技术用于生产AlCoCrFeNi2.1共晶高熵合金，实现了双相纳米片层多级共晶结构，实现了屈服强度（1.3 GPa）与延伸率（14%）的同步提升，远高于其他类似的增材制造合金，并且样品具有很好的各向同性，适用于更多的工程应用场景。其中，作者利用中子衍射技术，深入研究了共晶的fcc相与bcc相之间的应力转移现象，以及变形过程中两相中位错密度的变化规律。
相关论文发表在顶刊Nature。本期谷.专栏，将分享该论文中的关键研究结果。
论文链接：
https://www.nature.com/articles/s41586-022-04914-8
LPBF制备纳米片层共晶结构
作者利用激光粉末床熔融（LPBF）工艺制备了具有纳米片层多级结构的AlCoCrFeNi2.1共晶高熵合金。扫描电子显微镜（SEM）和透射电子显微镜（TEM）表征显示，双相纳米片层由交替的体心立方（bcc）和面心立方（fcc）纳米层组成，厚度分别为λbcc = 64 ± 24 nm和λfcc = 151 ± 39 nm，相邻片层之间的间距λ=215 nm。在fcc和bcc相之间确定了经典的Kurdjumov–Sachs取向关系，即{111}fcc||{110}bcc和<110>fcc||<111>bcc。

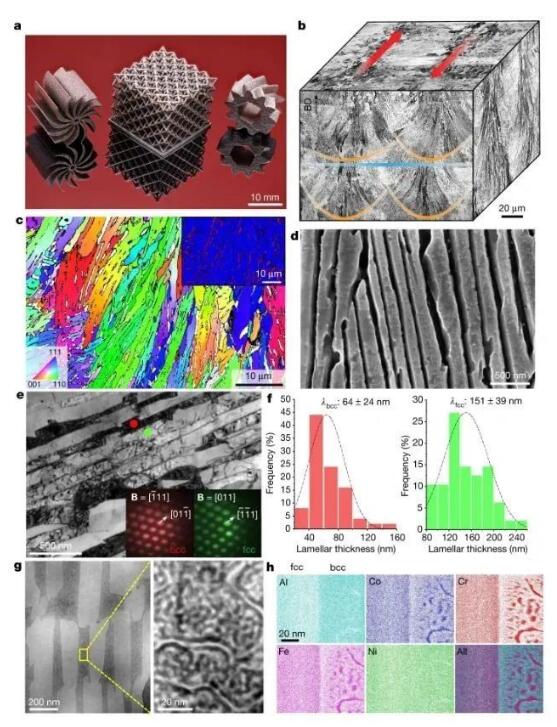

图：增材制造共晶高熵合金纳米片层共晶结构
a 增材制造打印样品; b 光镜图像3D重构打印样品; c EBSD结果
d 二次电子图像形貌; e TEM明场图像; f 片层厚度统计结果
g HAADF-STEM图像; h ATP结果
纳米片层多级结构实现强塑性
增材制造的AlCoCrFeNi2.1共晶高熵合金具有优异的机械性能，3D打印态合金的屈服应力可以达到1333MPa，拉伸极限为1640MPa，均匀延伸率为14%，并且在高流动应力时具有更高的加工硬化率。经800 °C，1h的热退火之后的样品，均匀伸长率超过20%，屈服强度达到了1GPa；持续600 °C，5h的退火后样品的屈服强度和极限抗拉强度增加到大约1.6 GPa和1.9 GPa，均匀延伸率则下降为7.5%。
这种高强度来自于纳米尺度的片层结构，两相之间的半相干界面对位错的滑移施加了较强的约束，根据Hall-Petch关系，这种纳米片层提供了约1 GPa的屈服强度，而且LPBF工艺也会引入更高的位错密度，提升加工硬化能力。而高韧性来自于纳米片层结构的bcc相的异常高应变硬化能力，其硬化能力甚至超过了片层的fcc相，这主要来源于fcc与bcc纳米片层的半相干界面对位错的阻碍和存储能力。
图：增材制造共晶高熵合金拉伸性能

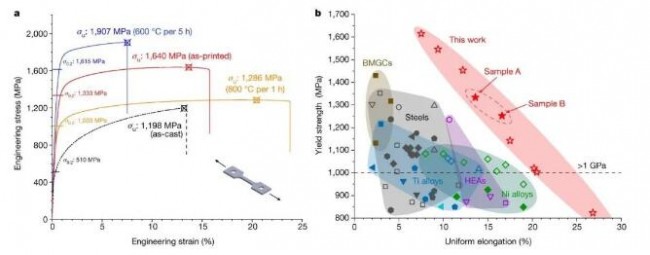

a 打印态及退火态AM AlCoCrFeNi2.1拉伸曲线;
b 屈服强度及均匀延展率对比

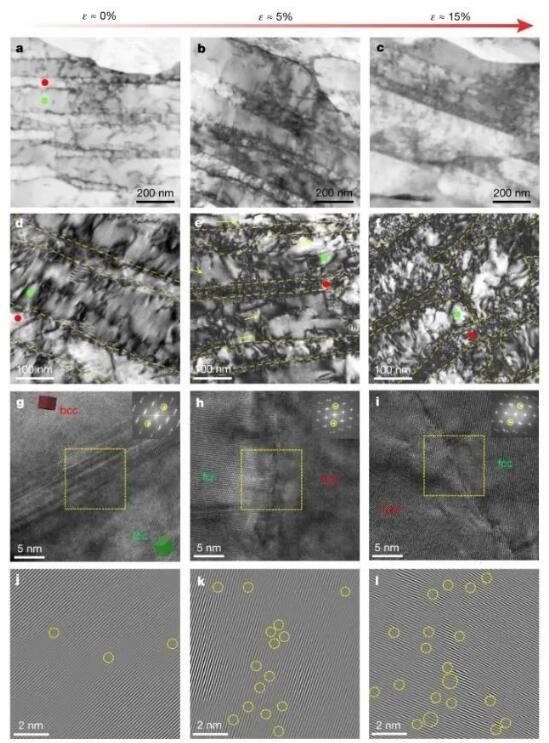

图：fcc和bcc纳米片层界面处位错堆积
a-f TEM明场像; g-i HRTEM图像; IFFT结果
中子能够做什么？

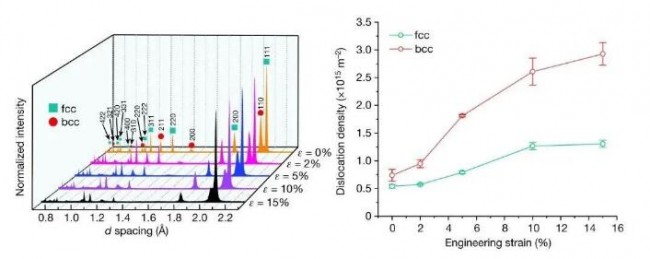

图：中子衍射反映fcc与bcc晶格应变演变
共晶高熵合金两相中位错密度分析
作者基于中子衍射技术，获取了共晶高熵合金中的fcc和bcc两相体积分数、晶格失配、晶格应变等重要的微观参数信息，同时采用modified Williamson-Hall (mWH)方法分析全谱衍射峰的宽化以得到两相分别的位错密度，说明了两相加工硬化能力的提升，为阐述超高强度-韧性背后的机理提供了支持。
文章来源于：中子科学实验室
论文引用信息：
Ren, J., Zhang, Y., Zhao, D. et al. Strong yet ductile nanolamellar high-entropy alloys by additive manufacturing. Nature 608, 62–68 (2022). https://doi.org/10.1038/s41586-022-04914-8
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
白皮书下载 l 加入 QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源 l 链接到 网站原文
