近期，上海毅速激光科技有限公司宣布其研发的金属3D打印材料，即“EM201高导热不锈钢粉末”，先后获得中国和欧洲发明专利授权。
授权专利证书
© 毅速
据了解，这款金属3D打印材料为Co-Fe-Ni合金，具备良好的导热性能，在高温状态下物理性能稳定，可用于导热要求高的模具制造。该材料将Co基类中熵合金应用到模具中来，通过添加钯或/和钪、钇、钕等稀土元素，利用增材制造和后续热处理调控出不同的强韧性组合，在不大幅度增加成本并保持现有模具钢同等力学性能的前提下，提高了合金的导热性能与服役可靠性，可以取代部分模具钢。
© 毅速

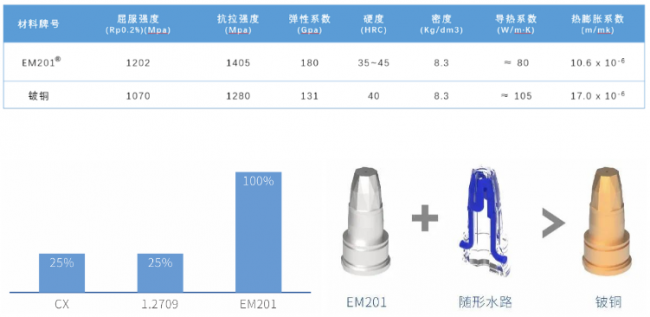

检测数据显示，这款材料的导热系数高达80 W/m° C，约为普通模具钢的4倍。此外，该材料在韧性、硬度和抗开裂等整体性能方面也表现得十分出色。当与3D打印随形水路搭配使用时，其导热效果可媲美铍铜，从而为企业提质降本增效提供了新途径。

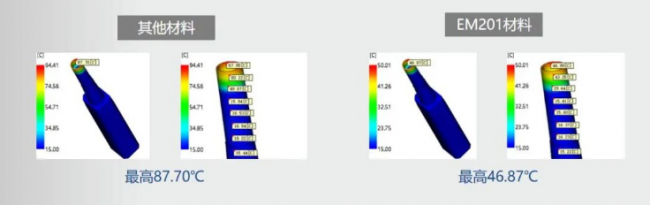

在实际应用中，EM201材料的出色导热性能得到了充分验证。以电子烟烟弹模具镶件为例，不同材料下的模流验证显示：普通3D打印材料的最高模温达87.7℃，而采用EM201材料时，最高模温仅为46.87℃，并且整体模温分布更均衡。这一验证突显了EM201材料在实际应用中的卓越性能。
© 毅速
在实际生产中，普通材料在量产稳定期的冷却时间为14s，替换成EM201材料后时间缩短至7s，冷却时间缩短50%，成型周期减少20%，产能每月提升138,240件。

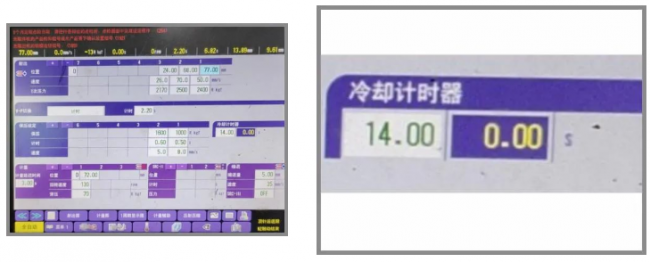

采用普通材料，量产稳定期的冷却时间为14s
© 毅速

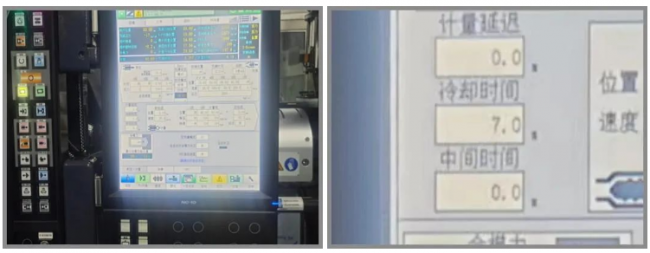

采用EM201材料，冷却时间从14s降到7s
© 毅速
随着金属3D打印技术的不断发展和新材料的涌现，金属3D打印技术以其极高的材料利用率、快速的制造周期和高灵活性等特点，迅速在金属制造业中占据了重要的地位。国内企业和高校在研发上不断努力，推动3D打印设备、材料和工艺在国际舞台崭露头角。中国的3D打印企业在国际市场上的竞争力和影响力正在不断提高。
知之既深，行之则远。基于全球范围内精湛的制造业专家智囊网络， 为业界提供全球视角的增材与智能制造深度观察。有关增材制造领域的更多分析，请关注 发布的白皮书系列。
白皮书下载 l 加入 QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源 l 链接到 网站原文
