传统制鞋加工工序繁杂，周期长成本高，产品更新乏力，难以快速响应市场个性化、多元化的需求，各大鞋企纷纷寻求转型之道。三维扫描技术的引入则为传统制鞋业注入了创新活力，不仅可实现鞋业设计、制造降本提效，亦可推动其生产链从单一加工制造向研发、设计、营销延伸，全方位、全链条为鞋业数字化转型与发展赋能。
传统鞋样设计、开版之痛
一款新鞋从设计构思到作出成品中间约有120道工序，一般大厂品牌在新品正式大规模生产之前，光是设计开发的流程周期就需要约8-12个月。在漫长的设计流程中，楦师会先根据大数据，或者已有产品和经验来反复修改打磨设计和制作楦头。随后，开版师则在楦师交付的楦头上贴美纹纸，绘制帮面式样，获取帮面样板。后道工序则会基于此样板来进行皮料的裁剪、缝制等。
贴楦后绘制帮面样
然而鞋楦的表面是一个凸凹不平的弯曲表面，而鞋帮的样板或鞋帮部件却是2D平面状态，展平面复原到楦面上时也一定会有空间角的变化。如何在楦面基础上精确计算帮样板的加工余量，则是鞋业开版设计中的一大难点。

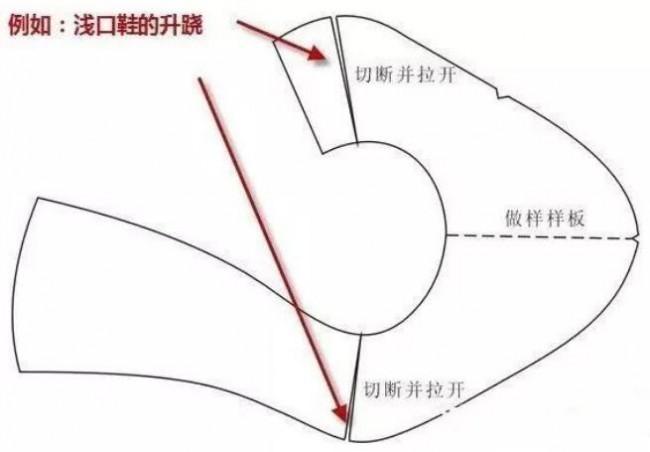

取翘（跷）：鞋楦曲面到平面样板转化产生的误差
来源:“鞋天地”公众号
3D扫描技术助力鞋企开发提质增效
01数字化开版精准高效
通过Transcan C可变分辨率彩色3D扫描仪快速获取鞋楦准确、完整的三维数据，然后导入专业的设计软件，将平面设计稿或者照片直接贴图到鞋楦的三维模型上面。并按照鞋楦尺寸调整贴图，然后基于贴图图案进行勾线分区，3D扩展建模。建模完成后，设计师可对此模型（基于楦头数据设计出来的鞋模）进行不同材质，配色的调整，然后基于材质属性、色彩呈现效果等来调整局部分块的设计，最后基于最终的渲染效果呈现情况，来决定是否需要打样生产。

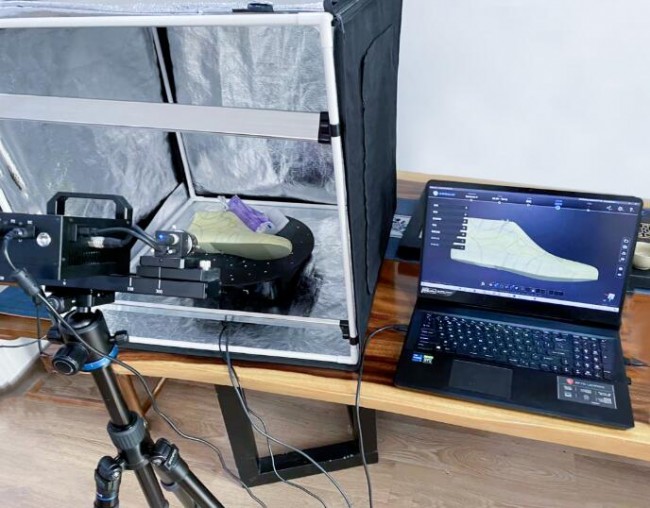

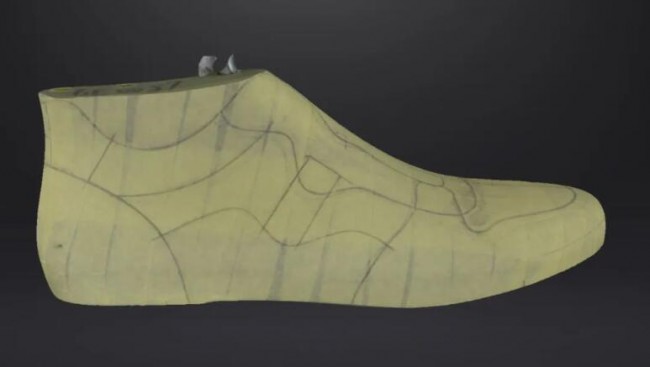

鞋楦扫描示意&数据展示

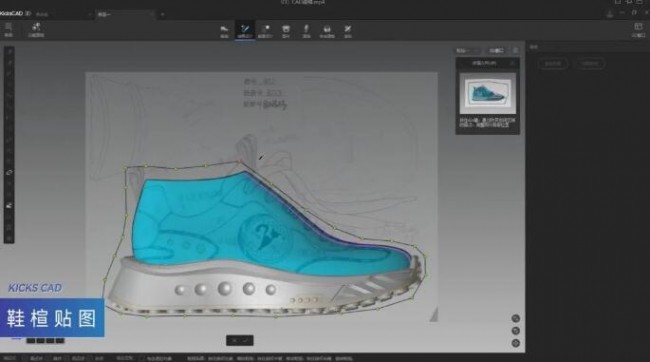

鞋楦贴图

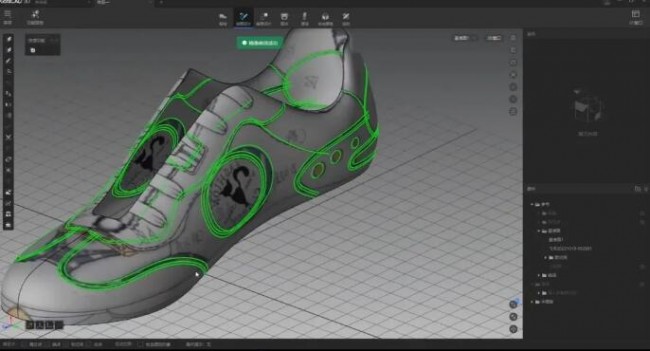

分区构线扩展建模
鞋面材质、配色预览
鞋模设计完成后，可直接在设计软件内将立体鞋面进行展平，得到各块皮料的准确平面图。生产可基于此平面图精确计算生产成本，规划排版后，将数据导入皮料切割机，即可快速完成鞋面制作。该数字化开版设计模式不仅显著提高了开发效率与生产质量，也极大地节省了开发所需的人力及耗材成本。

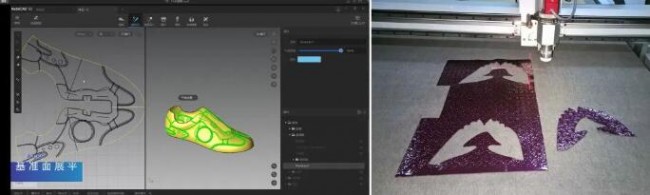

鞋面展平&裁剪
*本文引用设计软件由广东时谛智能科技有限公司开发
02赋能鞋业新零售生态
成品鞋亦可通过Transcan C可变分辨率彩色3D扫描仪进行数字化存档，不仅可助力企业快速建立自己的商品数据库，同时亦可结合各类3D营销软件工具，打造3D场景购物体验，赋能促生鞋业新零售模式。
3D内容采集，快速上线商品模型
Transcan C卓越的色彩及实物的尺寸还原能力，与先临三维数字云强大的3D线上展示、协同、编辑能力完美结合，为商家量身打造了一套创新的3D数字化商品营销解决方案。通过3D扫描硬件建模+3D模型云端协同编辑的形式，实现了商品模型的高效采集及交互式3D展示。消费者可在商品详情页中全方位浏览查看商品细节，享受到近乎实体店的线上购物体验。
商品3D交互展示，激活用户消费意愿
用户可以根据自己的风格、喜好，选择不同颜色、材质组件进行组合搭配，形成具有个人风格的搭配方案，满足消费者个性化定制需求。
创新3D内容营销，抓住消费者眼球
商家亦可利用Transcan C获取的高精度彩色3D模型制作创意概念视频，用于媒体门户平台的宣传推广。
Transcan C应用优势
高精度：Transcan C最高精度可达0.035mm,可准确还原楦头的尺寸及形状，为后续鞋子设计开发、加工制造等打下坚实的数据基础。
全自动：搭配全自动转台，人工干预少，仅需几分钟即可采集鞋楦、成品鞋的高品质三维数据，极大地节省了产品开发、制造的时间成本。
高保真：搭载两个彩色相机，可以输出高达1200万像素的纹理贴图，可以高度还原鞋子外观的色彩信息，加速鞋企电商内容营销由2D向3D转变，以酷炫和趣味性的交互方式，帮助商家精准快速抓住消费者的眼球。
结语
高精度3D数字化技术的引入，不仅成功破解了传统制鞋业在开发周期、成本及前期测量流程方面的多重困境，且推动了鞋业新零售迈入3D时代的新篇章。依托深厚的三维视觉技术沉淀，先临三维成功为鞋企打造了一条“开发设计-制造-营销”的全新数字化链条，极大的提升了鞋企的生产与销售效率，助力鞋业制造跨入一个崭新的数字化纪元！
