根据 的市场观察，空客在引入3D打印应用方面有着两大特点，一是逐步扩展，其应用发展轨迹从最初原型制造，到实现可行性高的3D打印零部件的生产，到实现更多核心零部件的3D打印生产。二是合作心态，空客尊重合作伙伴的价值，在获得可批量生产的3D打印零件验证和FAA许可后，继续保持与合作伙伴的合作关系。
近日，利勃海尔和空客宣布获得EASA批准的柔性轴迈入增材制造里程碑：批量生产。
©

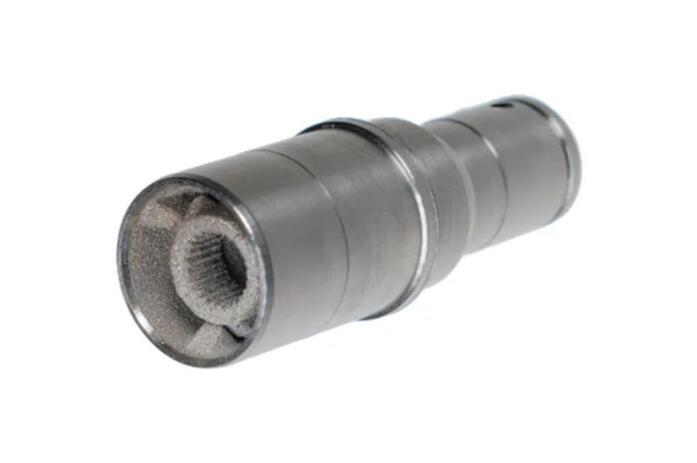

▲ 3D打印钛合金柔性轴
©
7个零件合而为一
利勃海尔航空航天公司是航空零部件的一级供应商，利勃海尔航空航天公司负责为民用和军用部门生产航空产品，包括飞行控制和驱动系统，起落架和空气管理系统，以及齿轮，变速箱和电子设备。这些系统部署在宽体飞机，单通道和支线飞机，公务机，战斗机，军用运输机，军用训练机，民用直升机和战斗直升机上。当前，已将 3D 打印柔性轴集成到空客 A350 高升力系统中。该装置已获得空客以及欧洲航空安全局 EASA 的批量生产批准。
利勃海尔柔性轴采用增材制造工艺，由钛粉制成，在设计层面上显示出更高的复杂性。事实上，对于这个零部件，利勃海尔能够用一个3D打印组件取代以前传统制造的七个部件的组装。零件数量减少可提高可靠性并显著减轻重量。与利勃海尔之前开发和制造的3D打印零部件相比，柔性轴具有更高的复杂性，代表着向高度集成系统应用迈出的下一步。
柔性轴是空客A350高升力系统的一部分，它将集成在襟翼系统的主动差速齿轮箱中。柔性轴将旋转运动传输到位置传感器，从而补偿齿轮箱和传感器之间的角度和轴错位。
聚焦：
空客公司A350后缘高升力系统- A350的高升力系统包括了先进的后缘高升力系统，特别是采用了一种新式的后缘高升力系统——先进下伸铰链襟翼（Advanced Dropped Hinge Flap，简称ADHF）235。这种襟翼结构简单，运动件少、重量轻，维修简单且费用较低1。
- ADHF的设计允许扰流板在襟翼放出时向下偏转，减小扰流板与襟翼之间的缝隙，以优化气动性能1。当襟翼放出后扰流板发生故障时，系统会有不同的响应，具体取决于襟翼的构型1。
- 空客A350的高升力系统还包括了其他一些先进的技术，例如变弯度技术、扰流板下偏技术和新型襟翼运动机构，这些技术有助于减小巡航飞行阻力，简化结构，减轻重量。
- 铰链式襟翼在气动性能上具有优势，尤其是在与扰流板联合偏转时，可以明显提高升力系数2。
- 铰链式襟翼还具有使机翼在巡航时变弯度的功能，通过差动偏转改变机翼展向的升力分布，优化结构重量并提高巡航效率2。
1：A350手册笔记 DSC-27 Flight Controls – 泛宅航空
2：大型客机后缘铰链襟翼气动机构 一体化设计研究
成功来自于生态圈合作

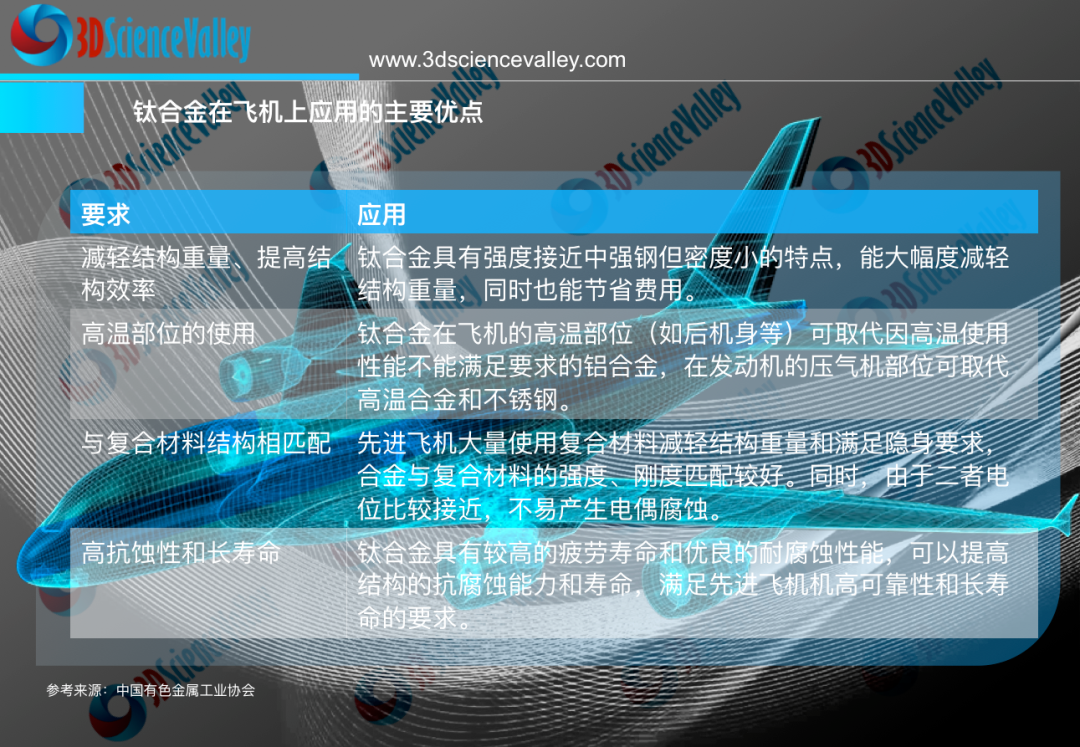

钛是昂贵的材料，3D打印技术对减少钛金属的浪费起到重要的作用。两大飞机制造商空客和波音都已尝试通过金属3D打印技术直接制造钛合金飞机零部件，从而有效的控制钛合金零部件的制造成本。
©
空客对批量应用3D打印钛合金零件的尝试由来已久，2017年,空客的子公司Premium Aerote还完成了对Norsk Titanium（挪威钛）公司的快速等离子沉积™ 设备的系列测试，并将这一技术用于生产空客A350 XWB飞机上的钛合金零件。
空客与利勃海尔在3D打印方面的合作由来已久，2017年3月30日，空客装载了首个3D打印液压件的A380飞机已试飞成功，参与项目的成员证是空客的一级供应商利勃海尔集团。根据 的市场观察，利勃海尔2019年初就已经开始为空客批量生产3D打印起落架支架，并推出了用于A350前起落架的3D打印传感器支架，该支架是空客系统首次引进并采用钛增材层制造的部件。
空客实现量产的3D打印零件基本上包括通过拓扑优化设计与3D打印使航空航天零部件变得轻量化，以及通过3D打印技术制造更多具有高度功能集成化的零件，而3D打印钛柔性轴正是这样的零件。
