“点阵结构材料由于在热、电和光学性能等方面具有的优势，以及作为潜在的轻量化材料而受到人们关注。点阵结构，为实现零部件不同的外观和性能打开了一扇门。点阵结构所固有的复杂性，使得增材制造/3D打印技术与其制造有着天然的结合点。3D打印的一大优势是灵活性以及打印成本对产品的复杂性不敏感，这也是复杂的点阵结构成为3D打印领域的一大热门研究方向的主要原因。设计师通过调整单个胞元尺寸、杆径和胞元形状，将可能实现产品更高的设计美感和力学性能。结合3D打印在制造复杂结构方面的能力，设计师能够更加能够专注于产品本身，这为3D打印晶格结构的应用打开了更大的空间。”

摘要

航空航天等领域对轻量化高性能结构的需求日益迫切，突显了点阵结构在轻量化目标中的重要性及其广阔的应用前景。粉末床熔融技术的快速发展和成熟，使得复杂的点阵结构制备成为可能，并迅速成为研究热点。虽然当前关于增材制造点阵结构的研究已经比较丰富，但成果间的关联性和系统化整合仍显不足，点阵结构的最优设计和调控手段仍众说纷纭，尚未形成系统的理论体系。因此，本文首先介绍了点阵结构的基本特性和主要分类，系统探讨了增材制造点阵结构的设计、制备及其力学性能的关键因素及其主要研究进展，还为点阵结构的未来研究方向和发展趋势提供重要的理论和技术总结。

当前航空航天、武器装备、国防工业等领域发展日新月异，高端航空航天装备已成为大国重器的象征，我国亟待发展高性能一体化航空航天装备及轻质高强结构件，其中以实现关键结构件“轻质高效、长寿命、多功能、低成本、快速响应制造”的发展目标为重中之重[1, 2]。轻量化是航空航天装备的首要目标。传统上，零件轻量化主要是采用比强度更高的轻质材料（如钛合金、铝合金、工程塑料等）替代密度较大的钢铁材料；其次，采用拓扑计算的方法得到结构效率更高的轻量化结构同样可以大幅降低零件自重。在零件结构的拓扑计算中，最终结构通常由密度阈值确定，较高的密度阈值可以大幅减少零件材料，但去除过多的材料难免降低零件性能；相反，设置较低的材料阈值会导致减重不充分，一部分材料的服役应力仍保持在较低水平。创造性地，利用相对密度较低的点阵结构替代拓扑结构中应力水平较低的实体结构可以在保证零部件性能的前提下进一步降低零件重量[3, 4]，如图1所示。结构相对简单的“三明治夹心”点阵结构利用车、铣、刨、磨等传统机械加工方式还能生产制造，而复杂的拓扑优化+点阵复合结构几乎不可能通过传统加工方式获得，使轻量化点阵结构陷入了“设计得出却造不出”的困境[1]。

图1 拓扑优化+点阵结构复合设计示意图

Fig. 1 Composite design diagram of topology optimization + lattice structure

增材制造（Additive Manufacturing，AM）技术是近十数年刚发展起来的先进制造技术，其根据三维CAD模型逐层堆积和粘合材料，以形成复杂的结构，使用的材料连接方式多样，包括使用粘合剂、激光加热或热喷涂等方法，适用材料涵盖了塑料、金属和陶瓷等。其中，基于粉末床熔融（Powder Bed Fusion，PBF）的金属增材制造技术应用最为广泛，该技术的关键组件包括金属粉末储存装置、粉末铺覆装置、气氛维持系统以及热源系统。在PBF技术中，铺粉厚度通常在20 ~ 100 μm，通过在惰性气氛中使用扫描激光/电子束逐层熔化金属粉末来建造零部件。PBF技术以其能够制造高度复杂结构的独特优势而著称，特别适合制造精细的点阵结构。目前，轻质材料+拓扑优化+点阵结构已经成为航空航天领域进行结构轻量化的终极手段，而轻量化点阵结构也已成为航空航天器的典型结构之一，在科学研究和工程应用中均受到了大量关注[2, 5]。

为此，本文首先介绍了增材制造点阵结构的主要分类，并针对点阵结构应力分布和宏微观失效特点重点阐述了点阵结构空间构造、生产制备以及后处理工艺对其力学性能的相关影响，并分析归纳了点阵研究的主要思路和近期进展，最后分析了增材制造点阵结构的研究不足和未来研究的热点方向，为增材制造点阵的研究提供思路和参考。

图2 增材制造点阵结构力学性能调控关键因素

Fig. 2 Key factors to control mechanical properties of additive manufacturing lattice structures

1　增材制造点阵
点阵结构的概念由EVANS等人于2001年提出，通常是指一种具有非随机几何形状的多孔结构，一般由多个可重复单元（单胞）排列构建，在空间上具有周期性[6]。传统多孔材料通常由熔模铸造、金属丝编制、发泡以及粉末冶金等方法制备，通常有两个缺点[7]：（1）结构具有随机性，孔隙、壁厚无法精确控制；（2）通常需要进一步的组装和粘合步骤，这会给制造过程带来困难。相比于传统金属多孔材料，点阵结构通常具备特定的结构模型，即使是无序的随机点阵也有唯一的CAD模型，高度可控的结构赋予其优越的性能，包括低弹性模量[8]、负泊松比[9]、高比强度、大比表面积以及可控的内部孔隙[10, 11]，甚至可编程的力学性能[12]等。传统多孔材料和点阵结构的对比见图3。

图3 传统多孔材料（a）和点阵结构材料（b）的对比[7]

Fig. 3 Comparison of traditional porous materials (a) and lattice structural materials (b) [7]

1.1　增材制造点阵主要分类

增材制造点阵结构主要为两类：基于支柱的点阵结构和基于薄壁的点阵结构。在前者中，点阵结构由节点处连接的支柱组成，在后者中，点阵结构由薄壁组成。在基于薄壁的点阵结构中，三周期极小表面（Triply Periodic Minimal Surface，TPMS）点阵结构尤其受到了研究人员的关注[7]。但是，由于薄壁点阵存在大量曲面也不利于粉末的清理和粘粉的去除，尤其是在相对封闭的零部件中，因此，目前轻量化点阵结构仍以支柱类为主[13]，本文讨论的内容也主要与支柱类点阵结构相关。

（1）三周期极小曲面点阵

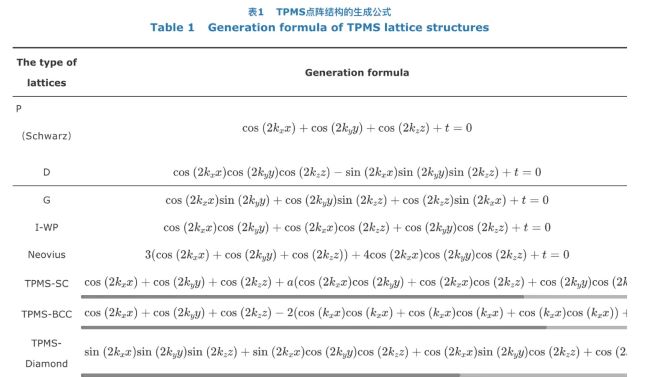

三周期极小表面点阵结构是一种轻量化和多功能结构应用的新方法，通常由隐函数公式生成（见表1），这在一定程度上限制了点阵设计的自由程度。与主流支柱点阵结构不同，三周期极小表面结构由连续和光滑的外壳组成，允许大的表面积和连续的内部通道，主要应用领域为冲击保护和结构轻量化。

“ 3D Science Valley 白皮书图文解析

”

三周期极小表面点阵的平均曲率为零，节点过渡和整体拓扑结构都更平滑，在荷载作用下受力也更均匀，其力学性能一般高于支柱点阵结构[14]。例如，暨南大学Shuangjian Li[15]等对TPMS-P点阵、TPMS-G点阵和支柱BCC点阵的力学性能进行了测试分析，发现TPMS-P点阵、TPMS-G点阵的应力集中相对支柱BCC点阵较小，其抗拉、抗压强度是支柱BCC点阵的1.5~2倍。美国杜克大学Cambre N. Kelly[16]等研究了TPMS二十四面体点阵结构的压缩、拉伸和疲劳性能，结果表明在单向加载测试条件下，点阵抗压强度比抗拉强度高1.2~2.2倍。经典三周期极小表面点阵结构及其演变结构见图4。

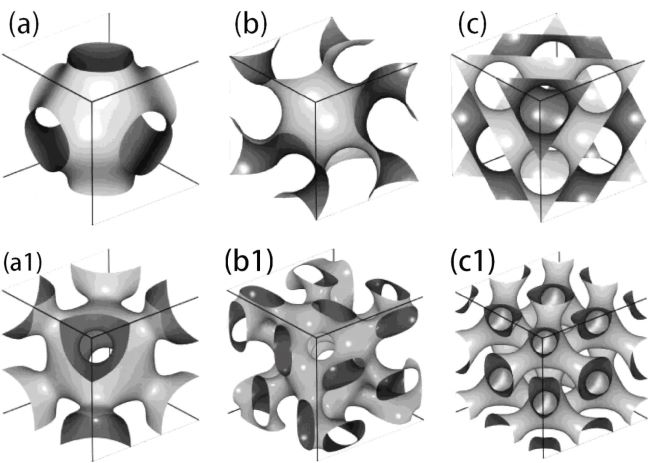

图4 经典三周期极小表面点阵结构及其演变结构（a）P点阵；（a1）优化P点阵；（b）G点阵；（b1）优化G点阵（c）D点阵；（c1）金刚石点阵（优化D点阵）[23]

Fig. 4 Classical TPMS lattice structure and its evolution: (a) P lattice; (a1) Optimized P-lattice; (b) G-lattice; (b1) Optimized G lattice (c) D lattice; (c1) Diamond lattice (optimized D lattice) [23]

（2）支柱点阵结构

支柱点阵结构一般可以自由设计，也可以由TPMS方法生成，经TPMS方法生成的支柱点阵结构本质上也是连续曲面构建的，通常呈现为中空结构，通过对内部曲面进行简单封闭处理，也可以创造出具有支柱特性的TPMS点阵结构，既保持了TPMS的连续几何特性，又赋予了其类似传统支柱点阵结构的形态[17]。密苏里科技大学Wenjin Tao[18]等介绍了一种将支柱类简单立方（Simple Cubic，SC）点阵结构进行TPMS优化的创新方法，如图5所示，不仅比较了在不同参数条件下TPMS-SC点阵结构差异，还探索了对TPMS-SC点阵进行梯度化处理的方法，为增材制造点阵结构设计提供了新的视角和技术路径。重庆大学Fei Liu[19]等使用TPMS公式对支柱类体心立方（Body-centered cubic，BBC）点阵结构进行了优化，使得应力分布更加均匀，弹性模量和抗压强度均得到提高。法国波尔多大学Charles Brugger[20]等提出了一种结合极值统计和Crossland高周疲劳准则的新方法，用以评估不同类型的点阵结构的疲劳性能，涵盖了多种支柱点阵结构、TPMS薄壁点阵结构以及TPMS支柱点阵结构，结果显示，尽管TPMS支柱点阵结构相比传统支柱点阵在结构效率上表现更优，但TPMS薄壁点阵结构在力学性能方面通常表现得更为出色。在作者看来，支柱类点阵结构主要适用于轻量化程度较高或设计自由度较高的情况，例如，已有文献的支柱类点阵的最低相对密度约为2.8%[21]，这是薄壁点阵结构难以达到的相对密度。

图5 TPMS-SC点阵公式以及不同参数下的结构形状[18]

Fig. 5 TPMS-SC lattice formula and structure shape under different parameters[18]

备注：其中图片用于控制单元大小，为点阵偏移量，用于控制点阵位置。

1.2　增材制造点阵失效特征
点阵结构的失效主要包括刚度失效、强度失效和稳定性失效。首先，控制点阵结构的节点和支柱之间的数量关系能够显著影响其应力分布和变形形式，从而影响和控制刚度失效过程。其次，点阵支柱与节点的位置关系通常会导致不同程度的局部应力集中，通过优化应力分布可以在一定程度上延缓点阵结构的强度失效过程。另外，由于单胞周期性排列的因素，点阵结构存在沿某个方向断裂的倾向，形成宏观剪切带，进而导致点阵结构稳定性失效和力学性能的快速降低。

（1）变形主导形式

单胞是由点阵结构的基本单元，对其性能至关重要。由于设计和制备的简便性，支柱点阵结构成为航空轻量化的主要应用类型。支柱点阵结构由支柱和节点组成，常见的点阵结构主要有BCC点阵、FCC点阵、SC点阵、八重桁架点阵、金刚石点阵等。支柱点阵结构的变形主导模式可以用麦克斯韦数（M）、支柱（s）和节点（n）确定，关系如下[24, 25]：

当M < 0时，表示支柱的数量不足以平衡节点处的外力，点阵支柱在受力时容易发生弯曲变形，结构的稳定性不足，需要通过增加支柱数量来提高稳定性；当M ≥ 0时，表示点阵结构有足够的支柱来平衡节点处的外力，此时点阵结构能通过支柱中的轴向拉伸和压缩来承受载荷，从而避免因弯曲导致的变形。相比之下，当具有一致的相对密度时，拉伸主导的点阵结构通常拥有更高的力学强度，更适合轻量化应用场景，而弯曲主导的点阵结构压缩曲线更平稳，更适合能量吸收应用场景[26]。拉伸主导的点阵强度高于弯曲主导点阵，而在特定的点阵结构中减少支柱数量则会降低点阵结构的强度[27]。弯曲主导点阵结构和拉伸主导点阵结构的应力应变曲线通常如图6所示。

译

图6 点阵结构在简单压缩服役条件下的变形行为[24, 25]，（a）弯曲主导型结构；（b）拉伸主导型结构

Fig. 6 Deformation behavior diagram of lattice structure under simple compression service condition[24, 25], (a) bending-dominated structure; (b) stretch-dominated structure

在计算麦克斯韦数时需要注意：（1）被切割的节点如果仍然对结构稳定性或受力分析有贡献，则需要视为完整节点进行计算；（2）支柱数量为连接两个节点的支柱数量，边界上不分担应力的悬臂支柱则不能计算在内。麦克斯韦数提供了一种方法来初步预测支柱型点阵结构的主导变形模式，其变形模式还受到其他因素的影响，例如，高塑性材料能够在局部应力集中区域通过塑性变形来重新分配应力，从而减少了因应力集中导致的弯曲变形或断裂的可能性。相比之下，低塑性或脆性材料在应力集中区域更容易发生断裂，而不是通过塑性变形来缓解应力。湖南大学Kai Wei[21]等人在研究BCC点阵结构的压缩性能时发现：点阵失效模式还与其相对密度有关，当相对密度大于某一临界值时，强度和承载能力随相对密度的增大而显著增大，点阵失效模式由弯曲主导逐渐转变为拉伸主导。

（2）局部应力集中

由于点阵结构的几何不连续、载荷的复杂传递路径、支柱和节点的尺寸形状以及特定加载方式等因素，节点和支柱的交接处以及其他关键区域难免出现应力集中，这些高应力区域通常是点阵结构失效的起点。新加坡国立大学Wen Feng Lu[26]等对常见TPMS薄壁点阵和支柱点阵进行了准静压服役环境下的应力应变分布模拟，发现TPMS点阵单胞之间的连接区域为应力集中区和断裂失效区，而支柱点阵的应力集中区则主要为节点区域。西北工业大学Liyang Ma[28]等对十二面体点阵和BCC点阵进行了拉伸服役环境下的应力应变分布模拟，结果显示，在拉伸服役环境下，支柱点阵的节点区域仍是主要的应力集中区，平与加载方向的竖直支柱可以有效分摊应力，并表现出相对均匀的应力分布，如图7所示。

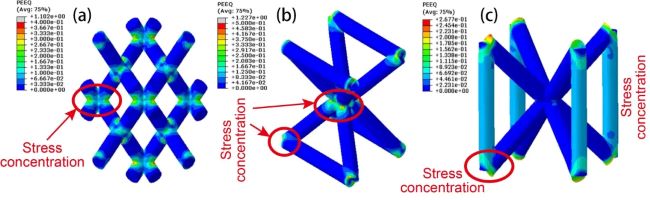

图7 点阵结构等效应变（PEEQ）分布主要集中在节点、竖直支柱等局部区域[28]
Fig. 7 The equivalent strain (PEEQ) distribution of lattice structures is mainly concentrated in local areas, such as nodes and vertical struts[28]

（3）宏观剪切带

在特定载荷下，点阵结构会在一定程度上呈现宏观应力分布不均，导致特定方向上的局部应力集中现象更加明显。当局部应力超过材料的承受能力时，部分结构断裂，承力能力下降或者不再承受应力，断裂区域周围结构的局部应力集中会进一步加强，进而导致断裂沿着一定的方向扩展，形成明显的宏观剪切带。这在周期性空间点阵结构中尤为明显，宏观剪切带的扩展也更为迅速[30]。西北工业大学Yahui Lu[31]等研究了AlSi10Mg点阵结构在准静态拉伸载荷作用下的宏观断裂特性，发现单胞类型决定了点阵结构的断裂方式，十二面体点阵结构的断裂是一个渐进的断裂演化过程，并且由多个宏观剪切带共同控制，而BCC点阵结构的断裂表现为完整的单一宏观剪切面。英国伦敦帝国理工学院Chen Liu[29]等发现将不同剪切带取向的“元晶”进行镜像排列可以明显提升点阵力学性能，镜像“元晶”数量越多，宏观剪切带越不明显，力学性能越好（见图8）。比利时鲁汶大学B. Van Hooreweder[32]等提出了一种通过旋转点阵单胞产生孪生边界来提高金刚石点阵结构力学性能的设计策略，结果表明，在点阵结构中加入孪晶边界可以将宏观剪切带偏转为一个个局部剪切带，有效阻碍了断裂区域的快速扩展，提高了点阵结构的力学性能。

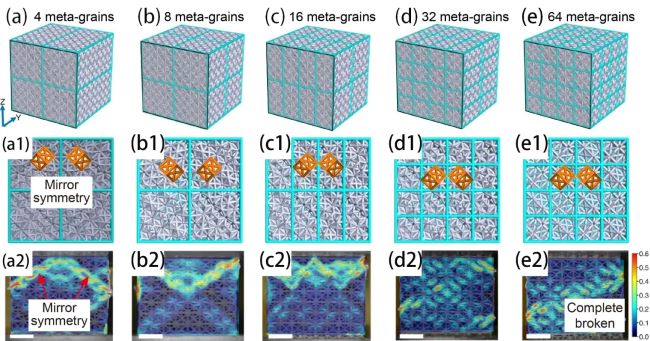

图8 多“元晶”点阵结构及其对应的宏观剪切带[29]
Fig. 8 Multiple meta-grain lattice structure and its corresponding macroscopic shear bands[29]

2　点阵结构设计的关键因素
点阵结构的设计思路的主要是通过改变失效形式、缓解局部应力集中以及偏转/破碎宏观剪切带，进而达到调控点阵结构力学性能的目的。其中，点阵结构设计的关键是单胞结构，其次为相对密度、单胞尺寸、以及支柱建造和服役方向等[33, 34]。

2.1　相对密度
相对密度是指点阵结构实际密度与材料理论密度的比值，是影响点阵结构力学性能的主要因素之一。由于外部载荷施仅作用于材料，空隙/孔隙无法抵抗外力，降低孔隙率（即提高相对密度）通常会使相同材料制成的点阵结构具有更高的力学性能，但也会导致使用材料的增加，这与轻量化的目的冲突。

2.2　单胞尺寸
单元尺寸是指点阵结构中每个单元格的线性尺寸，它也是影响点阵结构力学性能的关键参数之一。南京工业大学孙中刚[39]等研究了不同尺寸Ti6Al4V金刚石点阵试样的压缩性能，发现较小的单胞尺寸可以使应力分布更加均匀，有助于提高点阵整体性能，但是较小的支柱直径对制备缺陷比较敏感，当单胞尺寸减小到临界值反而会造成强度下降。北京理工大学Weidong Song[40]等研究了Ti6Al4V菱形十二面体点阵结构在不同温度下的压缩行为，发现点阵的抗压性能随着单元尺寸的不同而变化，具有较大单元尺寸的点阵显示出更低的模量和强度。巴基斯坦COMSATS大学Uzair Ahmed Dar[41]等通过实验和有限元方法研究了不同单胞尺寸对光敏树脂点阵结构在压缩行为、变形机制和能量吸收能力的影响，实验结果表明，在相对密度和轮廓尺寸一致的情况下，点阵数量对点阵结构的压缩性能有显著影响，弹性模量、平台应力随单元格数量的增加而增加，而密实化应变则随之减少。华中科技大学Qingsong Wei[42]等研究了不同单胞尺寸的四面体点阵和八面体点阵的力学性能和疲劳性能，发现由于制备尺寸误差的存在，较小单胞尺寸导致了更大的相对密度，静态强度和疲劳性能也大幅增加。

较小的单胞尺寸缓解了点阵结构的局部应力集中效应的缓解。同时，随着单胞尺寸的减小，结构的表面积与体积比增加，类比于实体材料中的霍尔-佩奇（Hall-Petch）效应[43]，更大的比表面积就像更多的晶界结构，使点阵断裂带的扩展需要消耗更多的能量。

2.3　单胞结构
单元结构是指点阵结构基础单元的几何形状，它也是影响点阵结构力学性能的重要参数之一。根据不同的载荷条件和功能需求，设计合适的单元形状以实现理想力学性能和功能是点阵结构研究的主要内容。单胞结构的设计方法主要是晶体结构类比法，后又发展了有限元优化点阵、仿生点阵、梯度点阵[44]以及对经典点阵的局部优化点阵等方法。

（1）晶体类比点阵结构

材料晶体结构为点阵结构设计提供了初步灵感，目前经典点阵结构基本上都是通过类比材料晶体结构而得到的，例如BCC、FCC、SC、金刚石点阵等[45]。这种设计方法不仅沿袭了晶体结构的基本特征，还显著影响了点阵力学性能。重庆大学Long Bai[46]等人研究了AFCC、BCC等多种点阵结构压缩行为，发现相对密度相同时AFCC点阵弹性模量和强度分别为BCC点阵的143%和120%，但塑性变形能力要差。Meng Guo[47]等设计了不同晶体结构、数量和支柱直径的金属点阵，压缩数据表明点阵断裂失效模式决定了点阵结构性能。荷兰代尔夫特理工大学Seyed Mohammad Ahmadi[48]等人系统研究了简单立方（SC）、金刚石等多种点阵结构的压缩变形特征，结果表明，结构类型对弹性模量、屈服强度和抗压强度存在较大的影响。不仅仅是材料晶体结构，材料微观组织也为点阵设计提供了参考。伦敦帝国理工学院Minh-Son Pham[49]等在nature上发表论文，利用金属材料中晶界、析出物对位错/裂纹的阻碍机制，通过模拟晶体材料的微观结构，开发出坚固且耐损伤的点阵结构材料，如图9所示

图9 受晶体微观结构启发的复合点阵结构[49]
Fig. 9 Composite lattice structure inspired by crystal microstructure[49]

（2）拓扑优化点阵结构

拓扑优化作为一种强大的结构优化工具，为点阵结构设计提供了创新思路。北京工业大学张冬云[50]等利用拓扑优化技术设计出一种新颖的支柱点阵结构，并测试了不同单胞尺寸下的压缩力学性能，发现该点阵结构表现出与众不同的局部变形特点和优异的力学性能，初步验证了拓扑优化设计点阵结构的可行性。美国伊利诺伊大学Sebastian Pozo[51]等提出了一种适用于点阵结构设计的2.5D拓扑优化的最小厚度方法，为零部件整体点阵化提供了一种有效的优化路径。大连理工大学Weiming Wang[52]等提出了一种自支撑点阵结构的拓扑优化方法，在零部件尺度上生成点阵结构，优化最佳的材料分布以实现所需的力学性能，同时最小化材料使用。苏丹穆雷·斯利曼大学Issam El Khadiri[53]等提出了一种从拓扑优化结果中推导出点阵结构的设计方法（SIMP方法），并使用TPMS来取代大块固体，获得了优于基本拓扑优化的刚度特性。澳大利亚昆士兰大学Y. P. Zhang[54]等提出了使用Hencky条格模型和拓扑优化进行功能梯度点阵结构最优设计的框架，通过调整弹簧刚度实现了设计的收敛。这些研究展示了有限元拓扑优化方法在设计和优化点阵结构方面的潜力和多样性，特别是在应对复杂设计挑战和提高制造效率方面。

（3）仿生点阵结构

“ 3D Science Valley 白皮书图文解析

”

天然材料通常具有独特的层次结构，经过自然界的优胜劣汰，往往表现出卓越的力学性能，如海绵骨骼、肌腱和竹子等。同济大学Bailin Zheng[55]等根据深海海绵结构设计出一种新型点阵结构，并通过有限元模拟研究了其准静态压缩行为，结果表明，与传统点阵结构相比，仿真海绵点阵结构能进一步提高吸能能力。西安科技大学Ming Li[56]等受竹子结构启发对SC点阵结构进行优化，发现仿生竹子结构的力学性能和能量吸收能力显著高于传统SC点阵结构；同时仿生竹子梯度点阵结构在初始峰值强度、压缩模量和能量吸收方面也表现出较好的性能。西安电子科技大学Mingzhi Wang[57]等受肌肉结构层次性的启发提出了一种具有内部层次性的点阵结构设计方法，与传统的点阵结构相比，仿生肌肉结构具有优越的力学性能和更高的能量吸收能力。美国麻省理工学院Thomas Tancogne-Dejean[58]等也将SC点阵、BCC点阵和FCC点阵三种基本点阵结构嵌合为一个多层次点阵单胞并进行了力学性能评估，试验结果表明其比普通支柱点阵表现出更小各向异性，而且相对密度越大，其各向异性比值越小。

图10 拓扑优化在点阵设计中的应用（a）点阵结构拓扑化[50]；（b）整体拓扑+部分点阵化[53]
Fig. 10 Topology optimization in lattice design, (a) topology of lattice[50]; (b) Overall topology and local lattice[53]

图11 梯度点阵结构设计示意图[58]
Fig. 11 Gradient lattice structure design[58]

（4）梯度点阵结构

梯度点阵结构具有优异的吸能性能和多孔性在工程和生物领域受到了广泛的关注。澳大利亚新南威尔士大学的Yang[59]等研究了利用L-PBF工艺制备纯钽梯度点阵的可行性和力学响应，发现垂直于载荷方向的梯度结构的崩塌机制与均匀结构相似，其平台应力、压缩模量以及疲劳性能均优于均匀结构和平行载荷方向的梯度结构；平行载荷的梯度结构表现为逐层坍塌，但力学性能表现不佳。重庆大学Yuanxi Sun[60]等研究了梯度点阵结构的准静态力学性能和动态疲劳行为，结果表明，纵向梯度点阵结构的弹性模量和能量吸收分别提高了17.53%和59.43%，横向梯度点阵结构的压缩响应与均匀结构相似，但疲劳性能比较优异。伊朗沙希德拉贾耶师范大学M. Afshar[17]等研究了TMPS梯度点阵的力学性能和破坏机制，发现不同的梯度方向可以改变点阵在压缩作用下的破坏机制，纵向梯度模式通常在应变时就发生严重破坏，而垂直于加载方向的径向梯度模式则呈现为渐进式延性破坏。

“ 3D Science Valley 白皮书图文解析

”

（5）局部优化点阵结构

在点阵结构设计中，优化节点和支柱的结构以减少应力集中并提高整体性能[61]。重庆大学David Z. Zhang[62]等对钛合金金刚石点阵结构的节点进行了圆弧过渡优化，缓解了节点区域的应力集中，其破坏机制由自下而上的逐层破坏模式转变为对角剪切带破坏模式，结构强度显著提高。新加坡国立大学Wei Zhai[63]等研究了P型点阵结构开口直径对其准静态压缩性能的影响，发现较小的开口直径能够降低开口处的应力集中，有效提升点阵结构的杨氏模量、抗压强度和能量吸收能力。重庆大学David Z. Zhang[64]等为了降低BCC点阵结构节点处的应力集中，提出了一种锥度点阵支柱的参数化建模方法，结果表明，锥形支柱显著降低了BCC点阵结构的各向异性，弹性模量提高了67%，由于高塑性应变和拉应力的共同作用，BCC点阵结构的断裂位置从节点区域变为支柱中心

2.4　支柱建造和服役角度
点阵结构力学性能受到多种因素的影响，其中支柱的建造和服役角度也是一个关键因素。首先，不同的建造角度会导致点阵结构呈现不同的表面粗糙度、表面裂纹和孔洞缺陷；其次，点阵结构在不同加载方向上会导致不同的应力应变分布，从而表现出明显的各向异性，这些都是设计时必须考虑的因素[37]。意大利特伦托大学S. Murchio[65]研究了Ti6Al4V点阵支柱在不同建造方向的微观结构缺陷和实际表面几何形状对支柱的力学性能的影响，结果表明，随着建造角度的减小，表面粗糙度激增，且截面变得不规则，虽然单调拉伸对这些因素的敏感性较低，但疲劳强度明显下降。法国格勒诺布尔-阿尔卑斯大学Alexis Burr[66]等研究了Ti6Al4V点阵结构的疲劳性能，发现根据支柱制造条件的不同，点阵结构中每个支柱的直径和S-N曲线都是不同的（见图12）；在有限元模型中赋予不同支柱特定的尺寸和疲劳性能后，正确的预测了点阵结构的整体疲劳寿命。那不勒斯费德里克二世大学的Bertocco[67]等研究了激光粉末床工艺下不同方向下点阵支柱的制备质量和性能响应，结果表明，在一定尺寸范围内，水平支柱无需支撑也可以顺利制备，垂直支柱打印质量高于水平支柱，同时激光偏移量对支柱尺寸有明显影响，进而影响点阵支柱的实际相对密度，大幅影响结构的整体性能。法国INSA里昂Theo Persenot[68]等研究了电子束粉末床工艺制备Ti6Al4V点阵结果的表面状态及其抗疲劳性能，发现建造方向会影响微裂纹缺陷的形状、大小和数量，与激光热源制备的样品相反，水平支柱的微裂纹远少于竖直裂纹，进而导致水平支柱疲劳性能最好，垂直支柱疲劳性能最差，因此限制垂直支柱的数量并增加水平支柱则可能会在一定程度上增加点阵疲劳性能。

图12 点阵支柱的制造状态不同，其支柱直径和疲劳性能均不相同[66]

Fig. 12 The diameter and fatigue performance of the lattice strut are different due to different manufacturing states[66]

另外，点阵支柱的服役角度对其力学性能也有明显的影响。重庆大学Long Bai[69]等研究了Ti6Al4V八面体点阵结构服役位向对相对密度和力学性能的影响，发现当服役位向为43°时，点阵结构在OZ和XY方向上的力学性能最佳；当服役位向为10°时，建造方向的能量吸收能量最大，证明了通过改变点阵单胞的位姿可以不同程度地提高点阵结构的性能。南京工业大学Jiaxi Zhao[70]等系统地探讨了SC点阵的竖直支柱角度对点阵结构力学性能的影响，发现弹性模量和屈服强度在支柱角度约为71.76°时最高，超过了同样相对密度的传统SC点阵。澳大利亚皇家墨尔本理工大学Martin Leary[71]等人研究了Inconel625合金不同点阵结构压缩变形和失效规律，发现存在竖直支柱的BCCZ和FCCZ点阵结构的竖直支柱够有效分摊结构应力，使点阵结构体具有较高屈服强度和弹性模量，而所有支柱均与载荷方向存在一定夹角的BCC和FCC点阵结构力学性能明显较低。

3　点阵结构制备缺陷及调控
除了点阵结构设计，点阵结构的制备质量也是影响点阵力学性能的关键因素。然而，点阵结构的制备质量相对较低，这是因为点阵结构主要由高能束熔化金属粉末堆积制备，不仅尺寸和形状控制更加困难，而且还难免存在表面粘粉和内部孔洞等问题[20, 33]。点阵结构尺寸和形状的偏差导致难以获得预期的相对密度和力学性能，而内部缺陷和表面粘粉通常会导致微观应力集中，进而导致点阵力学性能下降，这也是数值模拟预测的点阵力学性能与试验结果存在显著差异的原因[72]，一些模型高估了实际性能。例如，加拿大西圣母院Vladimir Brailovski[73]等模拟了Ti6Al4V点阵结构的轴向拉伸/压缩和扭转，由于点阵结构的制造缺陷，其有限元模型预测的点阵刚度和强度平均高估了25%，特别是在相对密度较低的点阵性能模拟中，模拟误差尤为明显。

3.1　表面粗糙度与尺寸精度
熔池不稳定以及热应力会导致增材制造点阵表面通常包含大量的表面缺陷、点阵实际形状和CAD名义几何形状存在偏差、点阵支柱直径或壁厚的局部减小或增加，以及不太显著的建造角度的偏差[74]。英国埃克塞特大学的Liang Hao[75]等人研究了利用L-PBF工艺制备螺旋二十四面体点阵结构，结果显示，最低6%体积分数的点阵结构与原始CAD模型具有良好的几何一致性，但表面非常粗糙，呈现明显的阶梯效应，见图13（a）-（b）。荷兰代尔夫特理工大学V.A. Popovich[76]等对L-PBF工艺的不同的激光扫描模式与所产生的Ti6Al4V点阵的表面缺陷进行了充分的研究，发现连续激光策略的表面微裂纹更少，抗疲劳性能更高，但尺寸误差更大，而脉冲激光得到的微观组织更均匀，但曝光点之间容易产生微裂纹缺陷。英国剑桥大学G. J. McShane[77]等利用L-PBF工艺制备了316L不锈钢蜂窝点阵结构，并对点阵结构的实际形貌和设计形貌进行了对比，发现点阵结构表面会存在大量粘粉，这增加了相对密度，但对力学性能没有帮助，且实际尺寸与设计尺寸存在一定的误差，见图13（c）。伊拉克米桑大学Dheyaa S.J. Al-Saedi[78]等利用SEM技术观察了点阵结构的表面形貌，同样也证明了点阵表面存在大量粘粉和凸起。捷克布尔诺理工大学Tomáš Koutecký[79]等使用SLM制造了一组支柱直径0.6 ~ 3.0 mm的点阵结构，使用µCT技术对这些样品进行数字化处理，发现倾斜柱状的截面形状为椭圆，随着支柱直径的增大，椭圆度减小，其形状尺寸可以由高斯圆柱体描述。

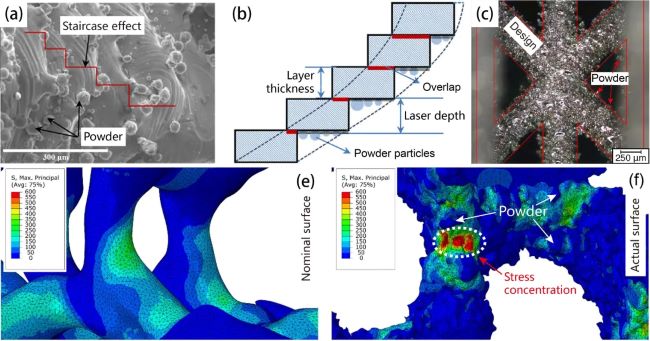

图13 (a)-(b) 激光粉末床阶梯效应示意图[75]、(c) 点阵表面形貌及与设计尺寸[77]，以及 (e)-(f) 名义表面和实际表面状态下模拟应力分布的对比[81]
Fig. 13 (a)-(b) Schematic diagram of laser powder bed step effect[75], (c) lattice surface morphology and comparison with design size[77], and (e)-(f) comparison of simulated stress distributions between nominal and actual surface states[81]

样品的实际几何形状与名义几何形状不同，按照名义几何形状进行有限元模拟难免造成比较大的模拟误差。意大利卡拉布里亚大学Pietro Magarò[80]等模拟点阵压缩结果显示，在1毫米的位移下，有限元模型的预测误差大约为21%，因此通过-CT数据重建点阵结构的实际几何形状，通过纳米压痕获得点阵不同位置的力学性能，最终将点阵实际形状和局部力学性能导入有限元模型获得了相对准确的模拟结果。西班牙大加纳利群岛拉斯帕尔马斯大学Alejandro Yáneza[81]等研究了表面粗糙度对Ti6Al4V点阵结构疲劳性能的影响，由于表面缺陷导致的缺口效应会降低点阵结构的整体疲劳性能。意大利特伦托大学M. Dallago[82]等将基于设计几何形状和基于μCT扫描重建的实际几何形状的点阵结构模型进行了有限元计算，发现点阵结构的弹性模量和抗疲劳性能与缺陷数量和大小密切相关，基于设计几何形状的力学性能预测不准确，强调了在设计承力点阵结构时考虑制造技术精度限制的重要性。加拿大麦吉尔大学Damiano Pasini[83]等研究了L-PBF正八面体和菱形六面体点阵结构的压缩响应，利用CT断层扫描提取和统计量化三种缺陷（支柱厚度变化、支柱波浪形、支柱尺寸过大/过小）的位置、形态和分布，然后使用统计数据来建立包含缺陷的有限元模型，阐明了弹性模量和压缩强度应对缺陷幅值的敏感性，成功将有限元模拟精度控制到10%以内。

3.2　孔洞缺陷
增材制造过程包含了多种复杂的气液两相流物理现象，材料内部的孔隙几乎无法完全避免，不同程度降低了点阵结构的力学性能。澳大利亚伊迪丝考恩大学L.C. Zhang[84]等研究了电子束PBF工艺和激光PBF工艺制备的Ti24Nb4Zr8Sn点阵结构的微观结构、制备缺陷和力学行为的差异，发现激光PBF点阵的孔洞缺陷数量明显多于电子束PBF点阵（见图14），虽然这些缺陷对静态性能和低应力水平疲劳强度的影响有限，但会降低点阵结构在高应力下的疲劳寿命，这也与缺陷对实体材料的影响一致[85, 86]。同样的，南非斯坦陵布什大学A. du Plessis[87]等在制造的Ti6Al4V点阵结构样品中诱导出不同的典型微孔隙分布，并通过静压缩和压缩-压缩疲劳测试了其力学性能，发现少量锁孔（≤ 0.2 %）对低应力水平的疲劳性能影响较小，而未融合孔洞则会大幅降低点阵结构性能，即使是热等静压（HIP）也难以有效闭合未熔合孔洞。

fig

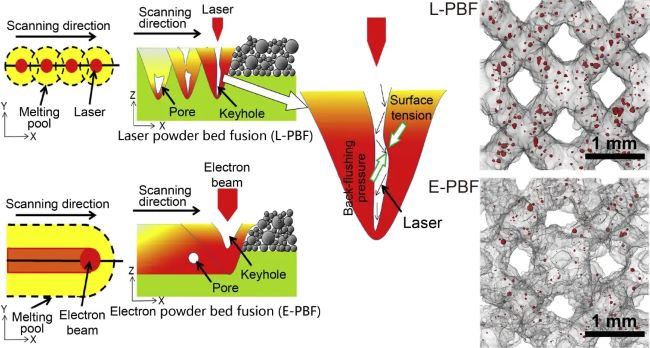

图14 激光粉末床与电子束粉末床工艺的孔洞缺陷形成机理[85]
Fig. 14 Formation mechanism of pore defect in laser powder bed and electron beam powder bed technology[85]

相比于钛合金材料，铝合金材料在制备点阵结构时的孔洞缺陷更加明显。意大利米兰理工大学S. Foletti[88]等在研究激光粉末床AlSi7Mg点阵结构的疲劳性能时发现：铝合金下表面通常伴有较高的粗糙度和孔隙率以及粗糙的微观组织，在支柱交叉或者不规则表面区域能够观察到一些微裂纹，而倾斜支柱的上表皮、竖直支柱以及节点区域的微观结构比较精细。同样任职于米兰理工大学的L. Boniotti[89]等重建了原始AlSi10Mg点阵结构几何形状用来进行有限元模拟，同时利用DIC技术验证点阵结构真实损伤的应变分布，发现几何不规则引起的应变集中是其过早失效的主要原因，没有几何缺陷的理想点阵结构性能远超实际点阵结构。北京理工大学Weijie Li[90]等研究了AlSi10Mg点阵支柱建造方向微观结构和力学性能的影响，结果表明，点阵支柱上表面区域的冷却速度是下表面区域的2倍，孔隙缺陷主要位于点阵支柱的下表面附近，见图15。

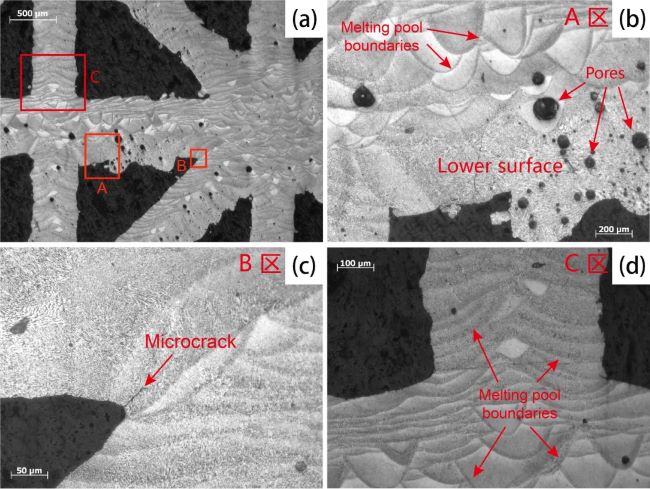

图15 AlSi7Mg点阵孔洞分布，孔洞主要分布在下表面，节点处存在微裂纹[88]
Fig. 15 Pore distribution of AlSi7Mg lattice: The poress are mainly distributed on the lower surfaces, and the micro-cracks are distributed at the nodes[88]

3.3　微观组织
增材制造制备金属点阵结构过程中通常伴随着局部区域的快速加热和冷却，温度梯度大，柱状晶明显，但相尺寸精细，合金元素相对均匀，往往表现出强度高塑性差以及各项异性的特点。荷兰代尔夫特理工大学V.A. Popovich[76]等发现Ti6Al4V点阵的微观组织一定程度上取决于制造过程中的激光类型，当使用连续波激光时，其热梯度大，晶粒沿建造方向拉长，柱状晶明显，而脉冲波激光制备点阵结构的柱状晶则不明显，力学各向异性较小。澳大利亚莫纳什大学Erin G. Brodie[91]等开发出两种TiTa合金，分别为在激光选区工艺下表现为等轴β晶粒的Ti25Ta和表现为柱状晶的Ti65Ta，两种材料在拉伸状态下的极限强度约为640 MPa，断后伸长率为3.5%，静态力学性能接近；然而由Ti65Ta制备的点阵结构表现出优于Ti25Ta点阵结构的疲劳寿命，这是由于等轴晶具有较高的裂纹挠度导致裂纹扩展速度较慢。

4　点阵后处理
由于点阵结构存在表面粗糙度和内部孔洞等问题，在没有后处理的情况下，获得优异力学性能是不可能的[92]。目前常用于点阵结构性能调控的后处理手段主要有热等静压、表面喷砂以及化学抛光等。热等静压主要用于消除部分内部孔洞，而表面喷砂和化学抛光则主要是去除表面粘粉和减小表面粗糙度。

4.1　热等静压
在块体材料中，孔洞往往是裂纹萌生和扩展的源头[93]，理论上，降低内部孔洞可以提高点阵结构的力学表现。因此，热等静压成为点阵结构消除孔洞缺陷的主要后处理方法。但是与块体材料不同，在静力学状态下点阵结构往往存在宏观应力集中问题，孔洞缺陷造成的微观应力集中不是点阵结构过早失效的主要原因。在疲劳载荷下，点阵表面缺陷带来的危害相比孔洞缺陷更加严重，消除孔洞对疲劳性能的提升也相对有限。比利时鲁汶大学Ruben Wauthle[94]等研究了Ti6Al4V点阵结构在热等静压后的静态力学性能，结果表明，经热等静压处理后，孔隙率明显降低，但由于微观结构发生转变，点阵最大强度降低。比利时鲁汶大学Antonio Cutolo[95]等也发现热等静压对CoCr材料的微观结构有很大的影响，进而导致点阵强度的降低。对于残余孔隙率非常低的高质量零件，热等静压对点阵疲劳性能也几乎没有影响。爱尔兰都柏林大学Jinguo Ge[96]等研究了热等静压对Ti6Al4V点阵结构的缺陷分布、组织演变和力学性能的影响，发现热等静压无法消除直径大于30 μm的孔洞缺陷，原始针状马氏体组织被分解为均匀的α+β网篮组织，虽然没有提升点阵结构静态力学性能，但由于材料塑性提升，点阵结构的能量吸收能力显著提高，断裂机制由脆性为主的准解理模式转变为延性为主的断裂模式。

4.2　喷砂处理
喷砂是为数不多能够对点阵结构表面进行后处理的机械抛光手段。在喷砂过程中，随着喷砂颗粒撞击样品表面，不仅未熔化的粉末从表面去除，而且结构表面也会发生微量塑性变形。在基体材料的约束下，表面上出现了压缩残余应力，有效提高了结构的疲劳性能[97]。华中科技大学Chunze Yan[98]等发现喷砂处理显著提高了316L点阵结构的抗疲劳性能，喷砂工艺可以为点阵表面施加加工硬化，去除了裂纹起裂点，大大延缓了裂纹的形核。荷兰代尔夫特理工大学V.A. Popovich[99]等发现喷砂可以在点阵表面产生压应力，并去除部分熔化颗粒，使点阵结构疲劳寿命大幅提高，但是对于大尺寸点阵结构，喷砂穿透深度仍旧是一个问题。值得注意的是，虽然表面喷砂处理对静态机械性能影响较小[76]，但是喷砂去除表面粘粉能够在一定程度上降低点阵重量，进而提高点阵结构的比强度。

4.3　化学抛光
由于机械抛光难以应付复杂的点阵结构，同时喷砂也存在处理深度和处理效果的问题，化学抛光作为一种对结构复杂度不敏感的抛光手段被提了出来。比利时鲁汶大学Antonio Cutolo[95]等研究了化学蚀刻后处理对材料静态力学性能和疲劳性能的影响，结果表明，化学蚀刻可以有效改善点阵结构的表面光洁度，减小点阵结构的表面曲率，进而导致疲劳抗力的大幅增加；另一方面，化学蚀刻能有效去除点阵表面的沾附颗粒，这些颗粒对结构力学性能没有贡献，降低了点阵结构的实际相对密度。新加坡国立大学Jun Ding[100]等开发了一种过电位电化学抛光策略，可以有效去除金属点阵结构表面的粘附颗粒，平均表面粗糙度达到0.18µm，厚度去除约70µm，抛光后点阵结构比原始点阵的比强度和比能量吸收几乎翻了一番，点阵结构表面抛光示意图见图16。

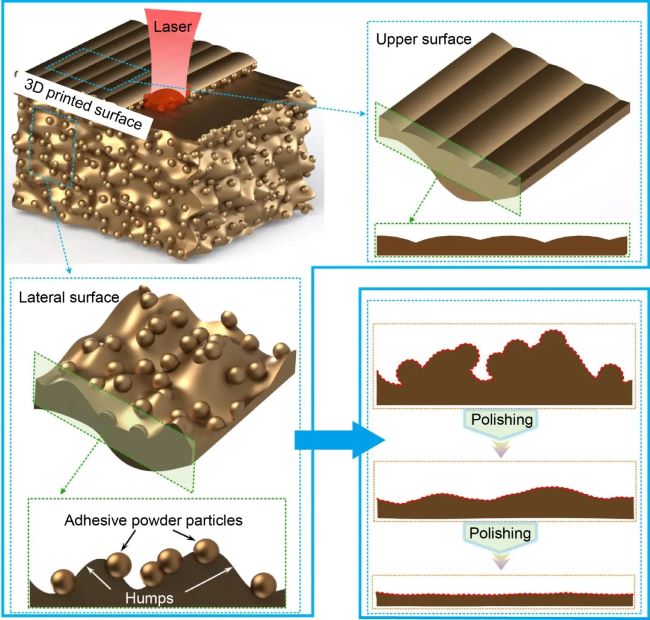

图16 阵结构表面抛光示意图[100]
Fig. 16 Schematic diagram of surface polishing of lattice structure[100]

5　当前研究不足以及未来研究趋势展望
5.1　复杂服役环境下的点阵结构设计
目前的点阵结构设计主要是建立在简单压缩（拉伸）的服役状态下，由于点阵结构由于存在局部应力集中问题，其结构效率一般低于块体材料。实际上，点阵结构的实际服役状态复杂多变，单向测试的最优结果也不一定是复杂载荷下的最佳设计。因此，考虑实际服役条件设计和测试点阵结构能够提高其在实际应用中的可靠性和耐用性，也可以避免过度设计或不足设计，确保结构既经济又有效。

5.2　有限元仿真和机器学习协同推进点阵结构设计迭代
点阵结构的创新设计往往依赖大量的试错和迭代，这不仅耗费时间与资源，而且难以在行业内形成有效的知识累积和技术传播。点阵结构的有限元仿真能够减少试验需求，有效节约时间与成本，而且其预测结果已经相当精确。同时，机器学习技术的应用提供了强大的数据处理能力，能从大量的仿真或实验数据中快速学习并预测最优设计参数或策略，使得点阵设计过程不再单纯依赖于个人的经验和直觉，显著提高设计的效率和准确性。鉴于这些优势，将有限元仿真与机器学习结合来设计点阵结构的研究已经开始受到关注，并有可能在未来成为主流趋势。

5.3　定制化力学性能与自适应力学响应
在精确控制材料力学性能的基础上，通过创新结构设计和精细制备，可以在一定程度上改变点阵结构的弹性模量、强度、延伸率和泊松比等力学性能，甚至定制应力应变曲线，从而大大拓宽点阵结构在承力和功能应用方面的可能性。另一方面，引入智能材料和结构以实现点阵结构的自适应力学响应，根据服役环境的变化动态调整其力学性能，为点阵结构的功能结构一体化研究开辟新途径。

5.4　增材制造缺陷优化及后处理调控
增材制造，特别是粉末床熔融技术，为制造复杂的点阵结构提供了可能，然而增材制造以及相关后处理工艺仍无法彻底消除尺寸误差、内部孔洞和表面粘粉等制造缺陷，阻碍了点阵结构力学性能的进一步提升。通过进一步研究制备缺陷成型机理，消除内部孔洞、减小表面粗糙度，同时开发强化点阵表面或施加预应力等新型后处理技术，以及服役损伤的修复技术，有望显著提高点阵结构的力学性能和服役寿命。随着增材制造技术的成熟和缺陷控制技术的提升，点阵结构的应用领域将进一步扩大，尤其是在航空航天、生物医疗这些对性能要求极高的领域。

▼参考文献

王向明,崔灿,苏亚东,等. 飞机高能束增材制造结构研究[J]. 航空制造技术. 2017(10): 16-21. doi：10.1023/a:1010650624155[百度学术]

Wang Xiangming, Cui Can, S. U. Yadong, et al. Aircraft Structures Technology Based on Power Beam Additive Manufacturing[J]. Aeronautical Manufacturing Technology. 2017(10): 16-21. doi：10.1023/a:1010650624155[百度学术]

顾冬冬,张红梅,陈洪宇,等. 航空航天高性能金属材料构件激光增材制造[J]. 中国激光. 2020, 47(5): 24-47. doi：10.1023/a:1010650624155[百度学术]

Gu Dongdong, Zhang Hongmei, Chen Hongyu, et al. Laser Additive Manufacturing of High-Performance Metallic Aerospace Components[J]. Chinese Journal of Lasers. 2020, 47(5): 24-47. doi：10.1023/a:1010650624155[百度学术]

云峰,王有治,宋娇,等. 增材制造自支撑点阵-实体复合结构拓扑优化方法[J]. 图学学报. 2023, 44(5): 1013-1020. doi：10.1023/a:1010650624155[百度学术]

Yun Feng, Wang You-Zhi, Song Jiao, et al. A lattice-solid hybrid structure topology optimization method for support-free additive manufacturing[J]. Journal of Graphics. 2023, 44(5): 1013-1020. doi：10.1023/a:1010650624155[百度学术]

王向明,苏亚东,吴斌,等. 微桁架点阵结构在飞机结构/功能一体化中的应用[J]. 航空制造技术. 2018, 61(10): 16-25. doi：10.1023/a:1010650624155[百度学术]

WANG Xiangming, SU Yadong, WU Bin, et al. Application for Additive Manufacturing of Lattice Materials on Integrated Aircraft Structures and Functions [J]. Aeronautical Manufacturing Technology. 2018, 61(10): 16-25. doi：10.1023/a:1010650624155[百度学术]

易长炎,柏龙,陈晓红,等. 金属三维点阵结构拓扑构型研究及应用现状综述[J]. 功能材料. 2017, 48(10): 10055-10065. doi：10.1023/a:1010650624155[百度学术]

Y. I. Changyan, Bai Long, Chen Xiaohong, et al. Review on the metal three-dimensional lattice topology configurations research and application status[J]. Journal of Functional Materials. 2017, 48(10): 10055-10065. doi：10.1023/a:1010650624155[百度学术]

柏龙,熊飞,陈晓红,等. SLM 制备的 Ti6Al4V 轻质点阵结构多目标结构优化设计研究[J]. 机械工程学报. 2018, 54(5): 156-165. doi：10.1023/a:1010650624155[百度学术]

Bai, L., Xiong, F., Chen, X., Yi, C., Zhang, J., & Chen, R. Multi-objective Structural Optimization Design of Ti6Al4V Lattice Structure Formed by SLM. Journal of Mechanical Engineering, 2018, 54(5), 156-165. doi：10.1023/a:1010650624155[百度学术]

CHEN L, LIANG S, LIU Y, et al. Additive manufacturing of metallic lattice structures: Unconstrained design, accurate fabrication, fascinated performances, and challenges[J]. Materials Science and Engineering: R: Reports. 2021, 146: 100648. doi：10.1023/a:1010650624155[百度学术]

RAGHAVENDRA S, MOLINARI A, FONTANARI V, et al. Tensile and compression properties of variously arranged porous Ti-6Al-4V additively manufactured structures via SLM[J]. Procedia Structural Integrity. 2018, 13: 149-154. doi：10.1023/a:1010650624155[百度学术]

XIONG J, GU D, CHEN H, et al. Structural optimization of re-entrant negative Poisson’s ratio structure fabricated by selective laser melting[J]. Materials & design. 2017, 120: 307-316. doi：10.1023/a:1010650624155[百度学术]

REN Q, HE Y, SU K, et al. Investigation of the effect of metal foam characteristics on the PCM melting performance in a latent heat thermal energy storage unit by pore-scale lattice Boltzmann modeling[J]. Numerical Heat Transfer, Part A: Applications. 2017, 72(10): 745-764. doi：10.1023/a:1010650624155[百度学术]

DHIMAN S, SINGH M, SIDHU S S, et al. Cubic Lattice Structures of Ti6Al4V under Compressive Loading: Towards Assessing the Performance for Hard Tissue Implants Alternative[J]. Materials. 2021, 14(14): 3866. doi：10.1023/a:1010650624155[百度学术]

杨航,马力. 多材料点阵结构的热可编程力学行为[J]. 应用数学和力学. 2022, 43(5): 534-552. doi：10.1023/a:1010650624155[百度学术]

Yang Hang, M. A. Li. Multimaterial Lattice Structures With Thermally Programmable Mechanical Behaviors[J]. Applied Mathematics and Mechanics. 2022, 43(5): 534-552. doi：10.1023/a:1010650624155[百度学术]

XIAO L, SHI G, SONG W. Machine learning predictions on the compressive stress–strain response of lattice-based metamaterials[J]. International Journal of Solids and Structures. 2024, 300: 112893. doi：10.1023/a:1010650624155[百度学术]

BOBBERT F S L, LIETAERT K, EFTEKHARI A A, et al. Additively manufactured metallic porous biomaterials based on minimal surfaces: A unique combination of topological, mechanical, and mass transport properties[J]. Acta Biomaterialia. 2017, 53: 572-584. doi：10.1023/a:1010650624155[百度学术]

YU G, LI Z, LI S, et al. The select of internal architecture for porous Ti alloy scaffold: A compromise between mechanical properties and permeability[J]. Materials & Design. 2020, 192: 108754. doi：10.1023/a:1010650624155[百度学术]

KELLY C N, FRANCOVICH J, JULMI S, et al. Fatigue behavior of As-built selective laser melted titanium scaffolds with sheet-based gyroid microarchitecture for bone tissue engineering[J]. Acta Biomaterialia. 2019, 94: 610-626. doi：10.1023/a:1010650624155[百度学术]

AFSHAR M, POURKAMALI ANARAKI A, MONTAZERIAN H. Compressive characteristics of radially graded porosity scaffolds architectured with minimal surfaces[J]. Materials Science and Engineering: C. 2018, 92: 254-267. doi：10.1023/a:1010650624155[百度学术]

W. T, M. C L. Design of lattice structure for additive manufacturing[C]. 2016. doi：10.1023/a:1010650624155[百度学术]

ZHAO M, LIU F, FU G, et al. Improved Mechanical Properties and Energy Absorption of BCC Lattice Structures with Triply Periodic Minimal Surfaces Fabricated by SLM[J]. Materials. 2018, 11(12): 2411. doi：10.1023/a:1010650624155[百度学术]

REFAI K, BRUGGER C, MONTEMURRO M, et al. An experimental and numerical study of the high cycle multiaxial fatigue strength of titanium lattice structures produced by Selective Laser Melting (SLM)[J]. International Journal of Fatigue. 2020, 138: 105623. doi：10.1023/a:1010650624155[百度学术]

WEI K, YANG Q, LING B, et al. Mechanical responses of titanium 3D kagome lattice structure manufactured by selective laser melting[J]. Extreme Mechanics Letters. 2018, 23: 41-48. doi：10.1023/a:1010650624155[百度学术]

ATAOLLAHI S. A review on additive manufacturing of lattice structures in tissue engineering[J]. Bioprinting. 2023, 35: e00304. doi：10.1023/a:1010650624155[百度学术]

WOHLGEMUTH M, YUFA N, HOFFMAN J, et al. Triply Periodic Bicontinuous Cubic Microdomain Morphologies by Symmetries[J]. Macromolecules. 2001, 34(17): 6083-6089. doi：10.1023/a:1010650624155[百度学术]

DESHPANDE V S, ASHBY M F, FLECK N A. Foam topology: bending versus stretching dominated architectures[J]. Acta materialia. 2001, 49(6): 1035-1040. doi：10.1023/a:1010650624155[百度学术]

DESHPANDE V S, FLECK N A, ASHBY M F. Effective properties of the octet-truss lattice material[J]. Journal of the Mechanics and Physics of Solids. 2001, 49(8): 1747-1769. doi：10.1023/a:1010650624155[百度学术]

ZHANG L, FEIH S, DAYNES S, et al. Energy absorption characteristics of metallic triply periodic minimal surface sheet structures under compressive loading[J]. Additive manufacturing. 2018, 23: 505-515. doi：10.1023/a:1010650624155[百度学术]

顾晓春,刘亚波,钱远宏,等. 含缺陷点阵结构的力学性能影响研究[J]. 失效分析与预防. 2020, 15(2): 91-96. doi：10.1023/a:1010650624155[百度学术]

G. U. Xiao-Chun, Liu Ya-Bo, Qian Yuan-Hong, et al. Study on Mechanical Properties of Lattice Structure With Defects[J]. Failure Analysis and Prevention. 2020, 15(2): 91-96. doi：10.1023/a:1010650624155[百度学术]

GENG X, MA L, LIU C, et al. A FEM study on mechanical behavior of cellular lattice materials based on combined elements[J]. Materials Science and Engineering: A. 2018, 712: 188-198. doi：10.1023/a:1010650624155[百度学术]

LIU C, LERTTHANASARN J, PHAM M S. The origin of the boundary strengthening in polycrystal-inspired architected materials[J]. Nat Commun. 2021, 12(1): 4600. doi：10.1023/a:1010650624155[百度学术]

GU H, SHTERENLIKHT A, PAVIER M. Brittle fracture of three-dimensional lattice structure[J]. Engineering Fracture Mechanics. 2019, 219: 106598. doi：10.1023/a:1010650624155[百度学术]

GENG X, LU Y, LIU C, et al. Fracture characteristic analysis of cellular lattice structures under tensile load[J]. International journal of solids and structures. 2019, 163: 170-177. doi：10.1023/a:1010650624155[百度学术]

CUTOLO A, BEEVERS E, Van HOOREWEDER B. A design strategy to enhance the mechanical response of diamond-based lattice structures produced by laser powder bed fusion[J]. Materials Science and Engineering: A. 2023, 876: 145120. doi：10.1023/a:1010650624155[百度学术]

TYAGI S A, M M. Additive manufacturing of titanium-based lattice structures for medical applications – A review[J]. Bioprinting. 2023, 30: e00267. doi：10.1023/a:1010650624155[百度学术]

LIU R, CHEN W, ZHAO J. A Review on Factors Affecting the Mechanical Properties of Additively-Manufactured Lattice Structures[J]. Journal of materials engineering and performance. 2023. doi：10.1023/a:1010650624155[百度学术]

GIBSON I J, ASHBY M F. The mechanics of three-dimensional cellular materials[J]. Proceedings of the royal society of London. A. Mathematical and physical sciences. 1982, 382(1782): 43-59. doi：10.1023/a:1010650624155[百度学术]

霍明政,陈捷,杨琴,等. 杆径对激光选区熔化NiTi合金点阵结构动态减振特性的影响[J]. 中国激光. 2022, 49(14): 251-260. doi：10.1023/a:1010650624155[百度学术]

Huo Mingzheng, Chen Jie, Yang Qin, et al. Influence of Rod Diameter on Dynamic Vibration Damping Characteristics of NiTi Alloy Lattice Structure Fabricated by Selective Laser Melting[J]. Chinese Journal of Lasers. 2022, 49(14): 251-260. doi：10.1023/a:1010650624155[百度学术]

ZHANG X Z, TANG H P, WANG J, et al. Additive manufacturing of intricate lattice materials: Ensuring robust strut additive continuity to realize the design potential[J]. Additive Manufacturing. 2022, 58: 103022. doi：10.1023/a:1010650624155[百度学术]

CRUPI V, KARA E, EPASTO G, et al. Static behavior of lattice structures produced via direct metal laser sintering technology[J]. Materials & design. 2017, 135: 246-256. doi：10.1023/a:1010650624155[百度学术]

卢毅晨,孙中刚,郭艳华,等. 激光选区熔化TC4钛合金点阵结构的压缩性能[J]. 稀有金属材料与工程. 2020, 49(6): 2067-2075. doi：10.1023/a:1010650624155[百度学术]

Lu Yichen, Sun Zhonggang, Guo Yanhua, et al. Compression Performance of TC4 Titanium Alloy Lattice Structures Manufactured by Selective Laser Melting[J]. Rare Metal Materials and Engineering. 2020, 49(6): 2067-2075. doi：10.1023/a:1010650624155[百度学术]

XIAO L, SONG W, WANG C, et al. Mechanical behavior of open-cell rhombic dodecahedron Ti–6Al–4V lattice structure[J]. Materials Science and Engineering: A. 2015, 640: 375-384. doi：10.1023/a:1010650624155[百度学术]

DAR U A, MIAN H H, ABID M, et al. Experimental and numerical investigation of compressive behavior of lattice structures manufactured through projection micro stereolithography[J]. Materials today communications. 2020, 25: 101563. doi：10.1023/a:1010650624155[百度学术]

ZHAO D, HUANG Y, AO Y, et al. Effect of pore geometry on the fatigue properties and cell affinity of porous titanium scaffolds fabricated by selective laser melting[J]. Journal of the mechanical behavior of biomedical materials. 2018, 88: 478-487. doi：10.1023/a:1010650624155[百度学术]

CHEN Y, LIU H, SHEN J, et al. Compression Behavior of Diamond Lattice Structure and Its Hall–Petch Relationship[J]. Advanced engineering materials. 2021, 23(3): n/a-n/a. doi：10.1023/a:1010650624155[百度学术]

黄垲轩,丁喆,张严,等. 高承载梯度分层点阵结构的拓扑优化设计方法[J]. 力学学报. 2023, 55(2): 433-444. doi：10.1023/a:1010650624155[百度学术]

Huang Kaixuan, Ding Zhe, Zhang Yan, et al. TOPOLOGICAL OPTIMIZATION DESIGN METHOD OF LAYER-WISE GRADED LATTICE STRUCTURES WITH HIGH LOAD-BEARING[J]. Chinese Journal of Theoretical and Applied Mechanics. 2023, 55(2): 433-444. doi：10.1023/a:1010650624155[百度学术]

吴文旺,夏热. 轻质点阵超结构设计及多功能力学性能调控方法[J]. 力学进展. 2022, 52(3): 673-718. doi：10.1023/a:1010650624155[百度学术]

W. U. Wenwang, Xia Re. Design of lightweight lattice meta-structures and approaches to manipulate their multi-functional mechanical properties[J]. Advances In Mechanics. 2022, 52(3): 673-718. doi：10.1023/a:1010650624155[百度学术]

BAI L, ZHANG J, CHEN X, et al. Configuration Optimization Design of Ti6Al4V Lattice Structure Formed by SLM[J]. Materials (Basel). 2018, 11(10). doi：10.1023/a:1010650624155[百度学术]

GUO M, YANG Y, YANG C, et al. Effects of structure parameters on performances of laser powder bed fusion processed AlSi10Mg body-centered cubic lattices[J]. Journal of laser applications. 2024, 36(1). doi：10.1023/a:1010650624155[百度学术]

AHMADI S M, YAVARI S A, WAUTHLE R, et al. Additively Manufactured Open-Cell Porous Biomaterials Made from Six Different Space-Filling Unit Cells: The Mechanical and Morphological Properties[J]. Materials (Basel). 2015, 8(4): 1871-1896. doi：10.1023/a:1010650624155[百度学术]

PHAM M, LIU C, TODD I, et al. Damage-tolerant architected materials inspired by crystal microstructure[J]. Nature. 2019, 565(7739): 305-311. doi：10.1023/a:1010650624155[百度学术]

张冬云,胡松涛,陈润平,等. 3D打印Ti6Al4V多孔材料压缩性能[J]. 北京工业大学学报. 2021, 47(11): 1275-1283. doi：10.1023/a:1010650624155[百度学术]

Zhang Dongyun, H. U. Songtao, Chen Runping, et al. Compressive Properties of 3D Printed Ti6Al4V Porous Materials[J]. Journal of Beijing University of Technology. 2021, 47(11): 1275-1283. doi：10.1023/a:1010650624155[百度学术]

POZO S, GOLECKI T, GOMEZ F, et al. Minimum-thickness method for 2.5D topology optimization applied to structural design[J]. Engineering Structures. 2023, 286: 116065. doi：10.1023/a:1010650624155[百度学术]

WANG W, FENG D, YANG L, et al. Topology optimization of self-supporting lattice structure[J]. Additive Manufacturing. 2023, 67: 103507. doi：10.1023/a:1010650624155[百度学术]

EL KHADIRI I, ABOUELMAJD M, ZEMZAMI M, et al. TPMS Lattice Structure derived using Topology Optimization for the Design of Additive Manufactured Components[C]. IEEE, 2022. doi：10.1023/a:1010650624155[百度学术]

ZHANG Y P, WANG C M, CHALLAMEL N, et al. Optimal design of functionally graded lattice structures using Hencky bar-grid model and topology optimization[J]. Structural and Multidisciplinary Optimization. 2022, 65(10). doi：10.1023/a:1010650624155[百度学术]

WANG P, YANG F, LU G, et al. Anisotropic compression behaviors of bio-inspired modified body-centered cubic lattices validated by additive manufacturing[J]. Composites. Part B, Engineering. 2022, 234: 109724. doi：10.1023/a:1010650624155[百度学术]

WEN Z, LI M. Compressive Properties of Functionally Graded Bionic Bamboo Lattice Structures Fabricated by FDM[J]. Materials. 2021, 14(16): 4410. doi：10.1023/a:1010650624155[百度学术]

WANG M, ZHANG J, WANG W, et al. Compression behaviors of the bio-inspired hierarchical lattice structure with improved mechanical properties and energy absorption capacity[J]. Journal of Materials Research and Technology. 2022, 17: 2755-2771. doi：10.1023/a:1010650624155[百度学术]

TANCOGNE-DEJEAN T, MOHR D. Elastically-isotropic truss lattice materials of reduced plastic anisotropy[J]. International Journal of Solids and Structures. 2018, 138: 24-39. doi：10.1023/a:1010650624155[百度学术]

CHEN W, YANG J, KONG H, et al. Fatigue behaviour and biocompatibility of additively manufactured bioactive tantalum graded lattice structures for load-bearing orthopaedic applications[J]. Materials Science and Engineering: C. 2021, 130: 112461. doi：10.1023/a:1010650624155[百度学术]

BAI L, GONG C, CHEN X, et al. Quasi-Static compressive responses and fatigue behaviour of Ti-6Al-4 V graded lattice structures fabricated by laser powder bed fusion[J]. Materials & Design. 2021, 210: 110110. doi：10.1023/a:1010650624155[百度学术]

汪飞雪,姚龙飞,张天翊,等. 基于SLM工艺的变截面四棱锥点阵结构建模与试验研究[J]. 机械工程学报. 2021, 57(24): 158-165. doi：10.1023/a:1010650624155[百度学术]

Wang, F., Yao, L., Zhang, T., et al. Modeling and Experimental Study of Variable Cross-section Tetrahedral Lattice Structure Based on SLM Process. Journal of Mechanical Engineering, 2021, 57(24), 158-165. doi：10.1023/a:1010650624155[百度学术]

LIU F, ZHANG D Z, ZHANG P, et al. Mechanical Properties of Optimized Diamond Lattice Structure for Bone Scaffolds Fabricated via Selective Laser Melting[J]. Materials. 2018, 11(3): 374. doi：10.1023/a:1010650624155[百度学术]

GUO X, DING J, LI X, et al. Enhancement in the mechanical behaviour of a Schwarz Primitive periodic minimal surface lattice structure design[J]. International Journal of Mechanical Sciences. 2022, 216: 106977. doi：10.1023/a:1010650624155[百度学术]

ZHAO M, ZHANG D Z, LI Z, et al. Design, mechanical properties, and optimization of BCC lattice structures with taper struts[J]. Composite structures. 2022, 295: 115830. doi：10.1023/a:1010650624155[百度学术]

MURCHIO S, DALLAGO M, ZANINI F, et al. Additively manufactured Ti–6Al–4V thin struts via laser powder bed fusion: Effect of building orientation on geometrical accuracy and mechanical properties[J]. Journal of the Mechanical Behavior of Biomedical Materials. 2021, 119: 104495. doi：10.1023/a:1010650624155[百度学术]

BURR A, PERSENOT T, DOUTRE P, et al. A numerical framework to predict the fatigue life of lattice structures built by additive manufacturing[J]. International Journal of Fatigue. 2020, 139: 105769. doi：10.1023/a:1010650624155[百度学术]

BERTOCCO A, ESPOSITO L, AURINO A, et al. Influence of SLM parameters on the compressive behaviour of lattice structures in 17-4PH stainless steel[C]. IOP Publishing, 2021. doi：10.1023/a:1010650624155[百度学术]

PERSENOT T, BURR A, MARTIN G, et al. Effect of build orientation on the fatigue properties of as-built Electron Beam Melted Ti-6Al-4V alloy[J]. International Journal of Fatigue. 2019, 118: 65-76. doi：10.1023/a:1010650624155[百度学术]

BAI L, ZHANG J, XIONG Y, et al. Influence of unit cell pose on the mechanical properties of Ti6Al4V lattice structures manufactured by selective laser melting[J]. Additive manufacturing. 2020, 34: 101222. doi：10.1023/a:1010650624155[百度学术]

ZHAO J, LIU R, CAI J, et al. Enhanced Mechanical Properties of Lattice Structures Enabled by Tailoring Oblique Truss Orientation Angle[J]. Advanced Engineering Materials. 2024, 26(6). doi：10.1023/a:1010650624155[百度学术]

LEARY M, MAZUR M, WILLIAMS H, et al. Inconel 625 lattice structures manufactured by selective laser melting (SLM): Mechanical properties, deformation and failure modes[J]. Materials & design. 2018, 157: 179-199. doi：10.1023/a:1010650624155[百度学术]

MA S, TANG Q, HAN X, et al. Manufacturability, Mechanical Properties, Mass-Transport Properties and Biocompatibility of Triply Periodic Minimal Surface (TPMS) Porous Scaffolds Fabricated by Selective Laser Melting[J]. Materials & Design. 2020, 195: 109034. doi：10.1023/a:1010650624155[百度学术]

TIMERCAN A, TERRIAULT P, BRAILOVSKI V. Axial tension/compression and torsional loading of diamond and gyroid lattice structures for biomedical implants: Simulation and experiment[J]. Materials & Design. 2023, 225: 111585. doi：10.1023/a:1010650624155[百度学术]

刘晓彤,王丙阳,戴宁,等. 激光选区熔化制备钛合金点阵材料无损表征[J]. 航空制造技术. 2021, 64(5): 24-29. doi：10.1023/a:1010650624155[百度学术]

Liu Xiaotong, Wang Bingyang, Dai Ning, et al. Nondestructive Characterization of Titanium Alloy Lattice Materials Prepared by Laser Selective Melting[J]. Aeronautical Manufacturing Technology. 2021, 64(5): 24-29. doi：10.1023/a:1010650624155[百度学术]

YAN C, HAO L, HUSSEIN A, et al. Advanced lightweight 316L stainless steel cellular lattice structures fabricated via selective laser melting[J]. Materials & Design. 2014, 55: 533-541. doi：10.1023/a:1010650624155[百度学术]

KARAMI K, BLOK A, WEBER L, et al. Continuous and pulsed selective laser melting of Ti6Al4V lattice structures: Effect of post-processing on microstructural anisotropy and fatigue behaviour[J]. Additive Manufacturing. 2020, 36: 101433. doi：10.1023/a:1010650624155[百度学术]

HARRIS J A, WINTER R E, MCSHANE G J. Impact response of additively manufactured metallic hybrid lattice materials[J]. International journal of impact engineering. 2017, 104: 177-191. doi：10.1023/a:1010650624155[百度学术]

AL-SAEDI D S J, MASOOD S H, FAIZAN-UR-RAB M, et al. Mechanical properties and energy absorption capability of functionally graded F2BCC lattice fabricated by SLM[J]. Materials & design. 2018, 144: 32-44. doi：10.1023/a:1010650624155[百度学术]

VRÁNA R, KOUTECKÝ T, ČERVINEK O, et al. Deviations of the SLM Produced Lattice Structures and Their Influence on Mechanical Properties[J]. Materials. 2022, 15(9): 3144. doi：10.1023/a:1010650624155[百度学术]

MAGARÒ P, ALAIMO G, CARRATURO M, et al. A novel methodology for the prediction of the stress–strain response of laser powder bed fusion lattice structure based on a multi-scale approach[J]. Materials Science and Engineering: A. 2023, 863: 144526. doi：10.1023/a:1010650624155[百度学术]

YÁNEZ A, FIORUCCI M P, CUADRADO A, et al. Surface roughness effects on the fatigue behaviour of gyroid cellular structures obtained by additive manufacturing[J]. International Journal of Fatigue. 2020, 138: 105702. doi：10.1023/a:1010650624155[百度学术]

DALLAGO M, WINIARSKI B, ZANINI F, et al. On the effect of geometrical imperfections and defects on the fatigue strength of cellular lattice structures additively manufactured via Selective Laser Melting[J]. International Journal of Fatigue. 2019, 124: 348-360. doi：10.1023/a:1010650624155[百度学术]

LIU L, KAMM P, GARCÍA-MORENO F, et al. Elastic and failure response of imperfect three-dimensional metallic lattices: the role of geometric defects induced by Selective Laser Melting[J]. Journal of the Mechanics and Physics of Solids. 2017, 107: 160-184. doi：10.1023/a:1010650624155[百度学术]

LIU Y J, LI S J, WANG H L, et al. Microstructure, defects and mechanical behavior of beta-type titanium porous structures manufactured by electron beam melting and selective laser melting[J]. Acta Materialia. 2016, 113: 56-67. doi：10.1023/a:1010650624155[百度学术]

GONG H, RAFI K, GU H, et al. Influence of defects on mechanical properties of Ti–6Al–4 V components produced by selective laser melting and electron beam melting[J]. Materials & Design. 2015, 86: 545-554. doi：10.1023/a:1010650624155[百度学术]

AMIN Y S, AHMADI S M, WAUTHLE R, et al. Relationship between unit cell type and porosity and the fatigue behavior of selective laser melted meta-biomaterials[J]. J Mech Behav Biomed Mater. 2015, 43: 91-100. doi：10.1023/a:1010650624155[百度学术]

Du PLESSIS A, RAZAVI N, BERTO F. The effects of microporosity in struts of gyroid lattice structures produced by laser powder bed fusion[J]. Materials & Design. 2020, 194: 108899. doi：10.1023/a:1010650624155[百度学术]

BONIOTTI L, BERETTA S, PATRIARCA L, et al. Experimental and numerical investigation on compressive fatigue strength of lattice structures of AlSi7Mg manufactured by SLM[J]. International Journal of Fatigue. 2019, 128: 105181. doi：10.1023/a:1010650624155[百度学术]

BONIOTTI L, BERETTA S, FOLETTI S, et al. Strain concentrations in BCC micro lattices obtained by AM[J]. Procedia Structural Integrity. 2017, 7: 166-173. doi：10.1023/a:1010650624155[百度学术]

DONG Z, LIU Y, LI W, et al. Orientation dependency for microstructure, geometric accuracy and mechanical properties of selective laser melting AlSi10Mg lattices[J]. Journal of Alloys and Compounds. 2019, 791: 490-500. doi：10.1023/a:1010650624155[百度学术]

BRODIE E G, WEGENER T, RICHTER J, et al. A mechanical comparison of alpha and beta phase biomedical TiTa lattice structures[J]. Materials & Design. 2021, 212: 110220. doi：10.1023/a:1010650624155[百度学术]

LI P, WARNER D H, FATEMI A, et al. Critical assessment of the fatigue performance of additively manufactured Ti–6Al–4V and perspective for future research[J]. International Journal of Fatigue. 2016, 85: 130-143. doi：10.1023/a:1010650624155[百度学术]

MAHMOUD D, AL-RUBAIE K S, ELBESTAWI M A. The influence of selective laser melting defects on the fatigue properties of Ti6Al4V porosity graded gyroids for bone implants[J]. International Journal of Mechanical Sciences. 2021, 193: 106180. doi：10.1023/a:1010650624155[百度学术]

WAUTHLE R, VRANCKEN B, BEYNAERTS B, et al. Effects of build orientation and heat treatment on the microstructure and mechanical properties of selective laser melted Ti6Al4V lattice structures[J]. Additive Manufacturing. 2015, 5: 77-84. doi：10.1023/a:1010650624155[百度学术]

CUTOLO A, NEIRINCK B, LIETAERT K, et al. Influence of layer thickness and post-process treatments on the fatigue properties of CoCr scaffolds produced by laser powder bed fusion[J]. Additive Manufacturing. 2018, 23: 498-504. doi：10.1023/a:1010650624155[百度学术]

YAN X, YUE S, GE J, et al. Microstructural and mechanical optimization of selective laser melted Ti6Al4V lattices: Effect of hot isostatic pressing[J]. Journal of Manufacturing Processes. 2022, 77: 151-162. doi：10.1023/a:1010650624155[百度学术]

JIANG X P, WANG X Y, LI J X, et al. Enhancement of fatigue and corrosion properties of pure Ti by sandblasting[J]. Materials Science and Engineering: A. 2006, 429(1-2): 30-35. doi：10.1023/a:1010650624155[百度学术]

YANG L, YAN C, CAO W, et al. Compression–compression fatigue behaviour of gyroid-type triply periodic minimal surface porous structures fabricated by selective laser melting[J]. Acta Materialia. 2019, 181: 49-66. doi：10.1023/a:1010650624155[百度学术]

AHMADI S M, KUMAR R, BORISOV E V, et al. From microstructural design to surface engineering: A tailored approach for improving fatigue life of additively manufactured meta-biomaterials[J]. Acta Biomaterialia. 2019, 83: 153-166. doi：10.1023/a:1010650624155[百度学术]

100

CHANG S, LIU A, ONG C Y A, et al. Highly effective smoothening of 3D-printed metal structures via overpotential electrochemical polishing[J]. Materials Research Letters. 2019, 7(7): 282-289. doi：10.1023/a:1010650624155[百度学术]

来源
中国有色金属学报 l

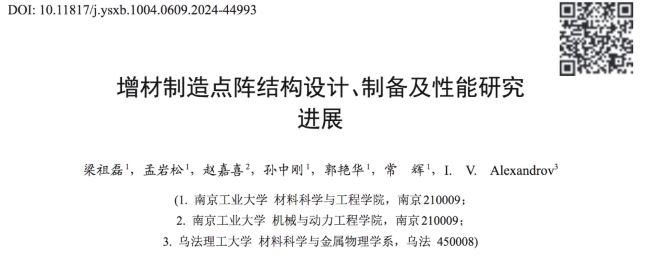

增材制造点阵结构设计、制备及性能研究进展

l 谷专栏 l

欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
